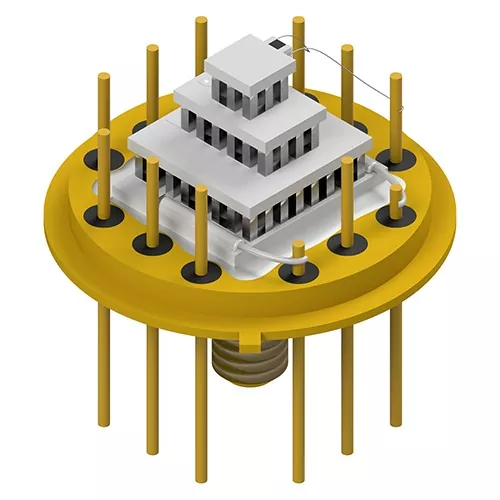

একটি প্রস্তুতকারক হিসাবে，X-মেরিটান পেল্টিয়ার সমাবেশ মডিউলের ঠান্ডা দিক এবং গরম দিকের মধ্যে তাপ স্থানান্তর করতে অর্ধপরিবাহী থার্মোইলেকট্রিক প্রযুক্তি ব্যবহার করে।
পেল্টিয়ার অ্যাসেম্বলি থার্মোইলেকট্রিক কুলিং উপাদান এবং তাপ অপচয়কারী অংশগুলিকে একক ইউনিটে সংহত করে। এই কাঠামোটি পৃথক শীতল উপাদানগুলির প্রয়োজনীয়তা হ্রাস করে এবং সীমিত সরঞ্জাম স্থানগুলির মধ্যে ইনস্টলেশনকে সহজ করে।
সমাবেশটি কম্প্রেসার-ভিত্তিক হিমায়ন উপাদান ছাড়াই সেমিকন্ডাক্টর থার্মোইলেকট্রিক কুলিং প্রযুক্তির মাধ্যমে কাজ করে। সলিড-স্টেট কাঠামো যান্ত্রিক হিমায়ন আন্দোলনকে দূর করে এবং অপারেটিং কম্পন এবং শব্দ কমায়।
থার্মোইলেকট্রিক মডিউল সরাসরি ঠান্ডা দিক এবং গরম দিকের মধ্যে তাপ স্থানান্তর করে। এই নকশাটি স্থিতিশীল তাপীয় অবস্থার প্রয়োজন ইলেকট্রনিক উপাদানগুলির জন্য স্থানীয় তাপমাত্রা নিয়ন্ত্রণ সক্ষম করে।
কোল্ড সাইড অ্যালুমিনিয়াম বা তামার তাপ স্থানান্তর ব্লক ব্যবহার করে লক্ষ্য এলাকা থেকে তাপ সংগ্রহ করে। হট সাইড একটি অ্যালুমিনিয়াম হিট সিঙ্ক এবং ফ্যানকে সংহত করে যাতে স্থানান্তরিত তাপ ছেড়ে যায় এবং সমাবেশের তাপীয় ভারসাম্য বজায় থাকে।
সমাবেশ কাঠামো মাত্রা, TEC কনফিগারেশন, এবং সংযোগ ইন্টারফেস সহ ইনস্টলেশন প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য করা যেতে পারে।
পেল্টিয়ার অ্যাসেম্বলির কর্মক্ষমতা সেমিকন্ডাক্টর শীতল উপাদান, তাপ স্থানান্তর উপকরণ এবং যান্ত্রিক কাঠামোর মধ্যে সমন্বয়ের উপর নির্ভর করে।
থার্মোইলেকট্রিক কুলিং চিপ তাপ স্থানান্তরের জন্য দায়ী মূল উপাদান। যখন বৈদ্যুতিক প্রবাহ অর্ধপরিবাহী পদার্থের মধ্য দিয়ে যায়, তখন তাপ একদিকে শোষিত হয় এবং বিপরীত দিকে মুক্তি পায়, যা শীতল প্রভাব তৈরি করে।
সিরামিক সাবস্ট্রেটগুলি তাপবিদ্যুৎ উপাদানগুলির জন্য বৈদ্যুতিক নিরোধক এবং যান্ত্রিক সহায়তা প্রদান করে। তারা সেমিকন্ডাক্টর চিপ এবং বাহ্যিক উপাদানগুলির মধ্যে তাপ স্থানান্তর পথের অংশ হিসাবেও কাজ করে।
উচ্চ তাপ পরিবাহিতা সিলিকন গ্রীস যোগাযোগ পৃষ্ঠের মধ্যে প্রয়োগ করা হয় তাপ সঞ্চালন উন্নত করতে এবং পৃষ্ঠের ফাঁক দ্বারা সৃষ্ট তাপ স্থানান্তর ক্ষতি কমাতে।
ঠাণ্ডা অংশটি ঠাণ্ডা উপাদান থেকে থার্মোইলেকট্রিক মডিউলে তাপ স্থানান্তর করতে অ্যালুমিনিয়াম বা তামার ব্লক ব্যবহার করে।
ঠান্ডা দিক থেকে স্থানান্তরিত তাপ এবং অপারেশন চলাকালীন উত্পন্ন তাপ অপসারণ করতে হট সাইড একটি অ্যালুমিনিয়াম হিট সিঙ্ক এবং ফ্যানকে সংহত করে।
ইন্ডাস্ট্রিয়াল-গ্রেড স্ক্রু বা ইপোক্সি রজন অভ্যন্তরীণ এবং বাহ্যিক উপাদানগুলিকে সুরক্ষিত করতে, অপারেশন চলাকালীন সমাবেশের স্থিতিশীলতা বজায় রাখতে ব্যবহৃত হয়।
এর কমপ্যাক্ট কাঠামো এবং সেমিকন্ডাক্টর-ভিত্তিক কুলিং পদ্ধতির কারণে, এক্স-মেরিটান পেল্টিয়ার অ্যাসেম্বলি স্থানীয় তাপমাত্রা নিয়ন্ত্রণ এবং নিয়ন্ত্রিত তাপ স্থানান্তর প্রয়োজন এমন সরঞ্জামগুলির জন্য উপযুক্ত।
|
আবেদন ক্ষেত্র |
তাপমাত্রা নিয়ন্ত্রণের প্রয়োজনীয়তা |
সমাবেশ ফাংশন |
|
ফাইবার অপটিক যোগাযোগ |
অপটিক্যাল উপাদানগুলির জন্য স্থিতিশীল তাপমাত্রা নিয়ন্ত্রণ |
সংবেদনশীল অপটিক্যাল মডিউল থেকে তাপ স্থানান্তর করে |
|
শিল্প চিকিৎসা সরঞ্জাম |
কমপ্যাক্ট এবং কম শব্দ শীতল গঠন |
স্থানীয় তাপমাত্রা নিয়ন্ত্রণ প্রদান করে |
|
স্মার্ট স্বয়ংচালিত ইলেকট্রনিক্স |
সীমিত ইনস্টলেশনের জায়গায় তাপ ব্যবস্থাপনা |
ইলেকট্রনিক উপাদান থেকে তাপ অপসারণ |
|
ভোক্তা ইলেকট্রনিক্স |
ছোট আকারের কুলিং ইন্টিগ্রেশন |
কমপ্যাক্ট ডিভাইসে তাপ নিয়ন্ত্রণ সমর্থন করে |
|
গবেষণা যন্ত্র |
নিয়ন্ত্রিত সেমিকন্ডাক্টর তাপমাত্রা সমন্বয় |
পরীক্ষার সিস্টেমের জন্য স্থানীয় কুলিং প্রদান করে |
এক্স-মেরিটান ম্যানুফ্যাকচারিং থার্মোইলেকট্রিক উপাদান উন্নয়ন, TEC উপাদান প্রক্রিয়াকরণ, এবং সমাবেশ একীকরণ কভার করে।
উৎপাদন সরঞ্জাম: টিন ডিপিং ফার্নেস, ভাইব্রেশন সুইং মোল্ড মেশিন, ওয়েল্ডিং মেশিন, ওভেন, ইঙ্কজেট প্রিন্টার, সোল্ডারিং আয়রন, ডিসপেনসিং মেশিন, স্বয়ংক্রিয় সিলিং মেশিন, কাটিং মেশিন, সলিডিফিকেশন মেশিন, রিফ্লো সোল্ডারিং সরঞ্জাম এবং সম্পূর্ণ স্বয়ংক্রিয় প্রিন্টিং মেশিন।
থার্মোইলেকট্রিক চিপ বসানো: চিপের অবস্থান এবং সমাবেশের সঠিকতা যাচাই করুন।
সিরামিক সাবস্ট্রেট বন্ধন: সিরামিক সাবস্ট্রেট এবং থার্মোইলেকট্রিক উপাদানগুলির মধ্যে বন্ধনের অবস্থা পরীক্ষা করুন।
সোল্ডারিং সংযোগ: বৈদ্যুতিক এবং যান্ত্রিক স্থিতিশীলতার জন্য সোল্ডার জয়েন্টগুলি পরিদর্শন করুন।
থার্মাল ইন্টারফেস অ্যাপ্লিকেশন: তাপীয় গ্রীস কভারেজ এবং যোগাযোগের পৃষ্ঠের অবস্থা নিশ্চিত করুন।
যান্ত্রিক কাঠামোর স্থায়িত্ব: ফিক্সিং শক্তি এবং সামগ্রিক সমাবেশের অখণ্ডতা পরীক্ষা করুন।
বৈদ্যুতিক সংযোগের অবস্থা: বৈদ্যুতিক সংযোগের অবস্থা যাচাই করুন।
কাঠামোগত সামঞ্জস্যতা: কম্পোনেন্ট সারিবদ্ধতা এবং সমাবেশের অবস্থা পরীক্ষা করুন।
তাপ স্থানান্তর পথের অবস্থা: তাপ পরিবাহী পথের অখণ্ডতা পরিদর্শন করুন।
কুলিং এবং হিট ডিসিপেশন অপারেশন: কুলিং ফাংশন এবং হিট ডিসিপেশন অপারেশন নিশ্চিত করুন।
ইনস্টলেশনের আগে, নিশ্চিত করুন যে যোগাযোগের পৃষ্ঠটি সমতল এবং পরিষ্কার। মডিউল এবং যোগাযোগের পৃষ্ঠের মধ্যে সমানভাবে তাপীয় গ্রীস প্রয়োগ করুন। সিরামিক সাবস্ট্রেটের উপর অতিরিক্ত চাপ এড়াতে ফিক্সিং স্ক্রুগুলিকে সমানভাবে শক্ত করুন।
গরম দিকে তাপ অপচয়ের জন্য পর্যাপ্ত জায়গা থাকা উচিত। দরিদ্র তাপীয় যোগাযোগ বা অপর্যাপ্ত তাপ মুক্তি ক্ষমতা শীতল কর্মক্ষমতা হ্রাস করতে পারে।
ঠান্ডা দিকটি লক্ষ্য উপাদান থেকে তাপ শোষণ করে, যখন গরম দিকটি তাপ সিঙ্ক এবং ফ্যানের মাধ্যমে তাপ ছেড়ে দেয়।
ইনস্টলেশনের সময়:
● ঠান্ডা দিকটি এমন উপাদানের সাথে সংযোগ করে যার জন্য শীতলকরণ প্রয়োজন।
● গরম পাশ তাপ অপচয় কাঠামোর সাথে সংযোগ করে।
● তাপ সিঙ্কের চারপাশে বায়ুপ্রবাহ বাধাহীন থাকা উচিত।
পাওয়ার সাপ্লাই নির্বাচিত থার্মোইলেকট্রিক কুলিং মডিউলের বৈদ্যুতিক বৈশিষ্ট্যের সাথে মেলে।
প্রস্তাবিত বিবেচনা:
● একটি স্থিতিশীল DC পাওয়ার সাপ্লাই ব্যবহার করুন।
● TEC মডিউল স্পেসিফিকেশনের সাথে ভোল্টেজ এবং বর্তমান প্রয়োজনীয়তা মেলে।
● কুলিং অপারেশনকে প্রভাবিত করতে পারে এমন অস্থির বিদ্যুৎ পরিস্থিতি এড়িয়ে চলুন।
সাধারণ কারণগুলির মধ্যে রয়েছে:
● অপর্যাপ্ত তাপ সিঙ্ক ক্ষমতা
● তাপ স্থানান্তর পৃষ্ঠের মধ্যে দুর্বল যোগাযোগ
● অসম তাপ গ্রীস আবেদন
● ধুলো তাপ অপচয় পৃষ্ঠ অবরুদ্ধ
● শীতল কাঠামোর অনুপযুক্ত ইনস্টলেশন
গরম পাশ ক্রমাগত স্থানান্তরিত তাপ ছেড়ে দিতে হবে। তাপ জমে শীতল প্রভাব কমাতে পারে।

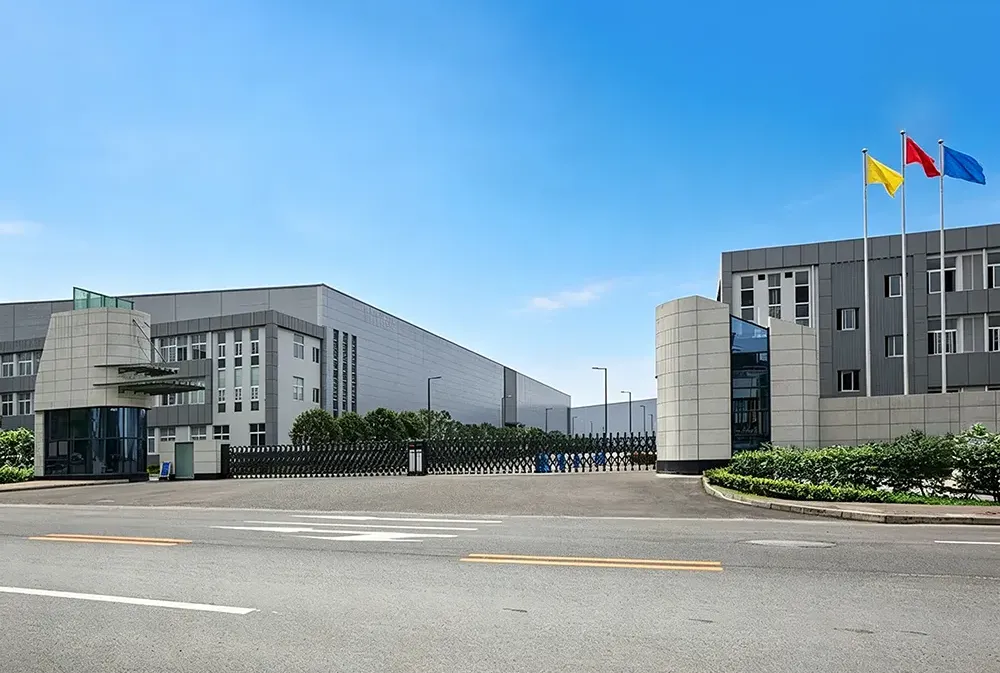

এক্স-মেরিট্যানের থার্মোইলেকট্রিক উপকরণ, টিইসি উপাদান এবং সমন্বিত তাপীয় সমাবেশগুলি কভার করে উত্পাদন ক্ষমতা রয়েছে। উত্পাদন ব্যবস্থা থার্মোইলেকট্রিক উপাদান বিকাশ থেকে পেল্টিয়ার অ্যাসেম্বলি ইন্টিগ্রেশন পর্যন্ত সম্পূর্ণ প্রক্রিয়াটিকে সমর্থন করে।
● থার্মোইলেকট্রিক মেটেরিয়াল ডেভেলপমেন্ট: টিইসি কম্পোনেন্ট অ্যাপ্লিকেশনের জন্য থার্মোইলেকট্রিক ম্যাটেরিয়াল ডেভেলপ করুন এবং প্রক্রিয়া করুন।
● সম্পূর্ণ অ্যাসেম্বলি প্রোডাকশন: থার্মোইলেকট্রিক চিপ, সিরামিক সাবস্ট্রেট, থার্মাল ইন্টারফেস ম্যাটেরিয়াল, হিট ট্রান্সফার ব্লক, হিট সিঙ্ক এবং ফ্যানগুলিকে সমাপ্ত কুলিং অ্যাসেম্বলিতে একীভূত করুন।
● ইন-হাউস প্রসেসিং ইকুইপমেন্ট: উৎপাদন লাইন টিন ডিপিং ফার্নেস, ভাইব্রেশন সুইং মোল্ড মেশিন, ওয়েল্ডিং মেশিন, ডিসপেন্সিং মেশিন, স্বয়ংক্রিয় সিলিং মেশিন, রিফ্লো সোল্ডারিং সরঞ্জাম এবং অন্যান্য সমাবেশ সরঞ্জাম দিয়ে সজ্জিত।
● মাল্টি-স্টেজ গুণমান পরিদর্শন: চিপ বসানো, সিরামিক সাবস্ট্রেট বন্ধন, সোল্ডারিং সংযোগ, তাপীয় ইন্টারফেস প্রয়োগ এবং চূড়ান্ত সমাবেশ অবস্থা পরীক্ষা সহ মূল প্রক্রিয়াগুলি নিয়ন্ত্রণ করুন।
● থার্মাল স্ট্রাকচার ডিজাইনের ক্ষমতা: বিভিন্ন যন্ত্রপাতি ইন্টিগ্রেশনের প্রয়োজনীয়তা অনুযায়ী তাপ স্থানান্তর এবং তাপ অপচয়ের কাঠামো তৈরি করুন।
এক্স-মেরিটান উৎপাদন অভিজ্ঞতা ফাইবার অপটিক যোগাযোগ, শিল্প চিকিৎসা সরঞ্জাম, স্মার্ট স্বয়ংচালিত ইলেকট্রনিক্স, ভোক্তা ইলেকট্রনিক্স এবং গবেষণা যন্ত্রের অ্যাপ্লিকেশনগুলিকে কভার করে যার জন্য সেমিকন্ডাক্টর কুলিং এবং তাপমাত্রা নিয়ন্ত্রণ প্রয়োজন।
