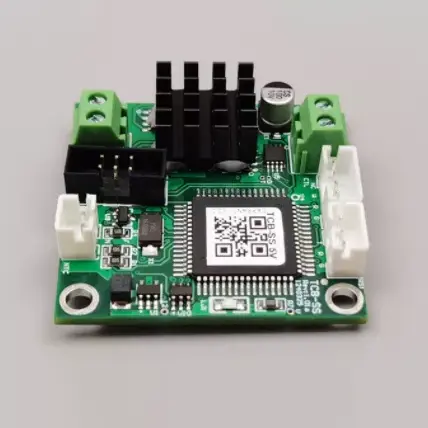

আল্ট্রা-কম্প্যাক্ট সাইজ সহ TCB-SS তাপমাত্রা নিয়ন্ত্রক এবং মাইক্রো TEC এর জন্য ডিজাইন করা হয়েছে

X-Meritan আল্ট্রা-কমপ্যাক্ট সাইজ সহ TCB-SS তাপমাত্রা নিয়ন্ত্রক তৈরি করে এবং মাইক্রো TECs অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে বোর্ডের স্থান, তাপমাত্রার স্থিতিশীলতা এবং নিয়ন্ত্রিত TEC আউটপুট একসাথে বিবেচনা করা প্রয়োজন। TCB-SS একটি ছোট কন্ট্রোল বোর্ডে তাপমাত্রা সংবেদন এবং TEC ড্রাইভিংকে একীভূত করে, যার ফলে একটি মাইক্রো TEC একটি প্রতিক্রিয়া-ভিত্তিক তাপমাত্রা নিয়ন্ত্রণ লুপের মাধ্যমে নিয়ন্ত্রিত হতে পারে।

কন্ট্রোলারটি একটি সাধারণ-উদ্দেশ্য তাপমাত্রা নিয়ন্ত্রণ আর্কিটেকচারের পরিবর্তে একটি কমপ্যাক্ট বোর্ড বিন্যাসের চারপাশে ডিজাইন করা হয়েছে। এটি ডিফল্ট তাপমাত্রা সেন্সিং ইনপুট হিসাবে একটি 10K NTC সেন্সর ব্যবহার করে এবং 4.5V এর একটি ডিফল্ট TEC ভোল্টেজকে সমর্থন করে যার সর্বোচ্চ TEC কারেন্ট 3A এর সাথে বোর্ডটিকে ক্ষুদ্র তাপ ব্যবস্থাপনা সিস্টেমের জন্য উপযুক্ত করে তোলে।

পরামিতি

নিয়ন্ত্রণ কাঠামো

তাপমাত্রা প্রতিক্রিয়া

10K NTC তাপমাত্রার পরিবর্তন সনাক্ত করে এবং নিয়ামককে সংকেত পাঠায়।

পিআইডি নিয়ন্ত্রণ

নিয়ন্ত্রক লক্ষ্য মানের সাথে পরিমাপ করা তাপমাত্রার তুলনা করে এবং পিআইডি নিয়ন্ত্রণের মাধ্যমে মাইক্রো TEC আউটপুট নিয়ন্ত্রণ করে।

একটানা ড্রাইভ

ক্রমাগত আউটপুট শুধুমাত্র সাধারণ অন/অফ সুইচিংয়ের উপর নির্ভর না করে অপারেশন চলাকালীন TEC ড্রাইভকে সামঞ্জস্য করে।

মূল বৈশিষ্ট্য

আল্ট্রা-কম্প্যাক্ট বোর্ড

4 সেমি × 4 সেমি × 1.28 সেমি পরিমাপের, TCB-SS তাপমাত্রা নিয়ন্ত্রক আল্ট্রা-কমপ্যাক্ট আকারের এবং মাইক্রো TEC-এর জন্য ডিজাইন করা হয়েছে সীমিত ইনস্টলেশন স্থান সহ মাইক্রো TEC সিস্টেমের জন্য ডিজাইন করা হয়েছে।

0.01°C তাপমাত্রা নিয়ন্ত্রণ

সুনির্দিষ্ট তাপ নিয়ন্ত্রণের জন্য নিয়ামক 0.01°C তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা এবং 0.01°C সেট তাপমাত্রা নির্ভুলতা প্রদান করে।

>94% আউটপুট দক্ষতা

94% এর উপরে আউটপুট দক্ষতা সহ, নিয়ামক কমপ্যাক্ট তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থায় দক্ষ TEC ড্রাইভিং সরবরাহ করে।

4.5V TEC আউটপুট, 3A সর্বোচ্চ।

সামঞ্জস্যপূর্ণ মাইক্রো TEC অ্যাপ্লিকেশনের জন্য ডিফল্ট TEC ভোল্টেজ হল 4.5V, সর্বাধিক TEC কারেন্ট 3A সহ।

10K NTC তাপমাত্রা সেন্সিং

ডিফল্ট সেন্সর হল একটি 10K NTC যার B-মান 3950, কন্ট্রোল লুপের জন্য তাপমাত্রা প্রতিক্রিয়া প্রদান করে।

-60°C থেকে +170°C পরিমাপ

তাপমাত্রা নিয়ন্ত্রণ পরিমাপের পরিসর হল -60°C থেকে +170°C, যখন নির্দিষ্ট নিয়ন্ত্রণ তাপমাত্রা পরিসীমা হল -20°C থেকে +100°C।

সমন্বিত সুরক্ষা

বিল্ট-ইন ফাংশনগুলির মধ্যে রয়েছে ওভারকারেন্ট, ওভারভোল্টেজ, তাপমাত্রা সীমিত করা এবং টিইসি ওপেন/শর্ট সার্কিট সনাক্তকরণ কন্ট্রোলার এবং কানেক্ট করা টিইসিকে অপারেশন চলাকালীন নিরীক্ষণ করার জন্য।

সামঞ্জস্য

ইন্টিগ্রেশনের আগে, TEC বৈদ্যুতিক প্রয়োজনীয়তা, NTC বৈশিষ্ট্য, লক্ষ্য তাপমাত্রা এবং বোর্ড সরবরাহ কন্ট্রোলার স্পেসিফিকেশনের বিপরীতে পরীক্ষা করা উচিত।

আবেদন এলাকা

যথার্থ অপটিক্যাল মডিউল

TCB-SS তাপমাত্রা নিয়ন্ত্রক আল্ট্রা-কমপ্যাক্ট সাইজ সহ এবং মাইক্রো TEC-এর জন্য ডিজাইন করা অপটিক্যাল মডিউলগুলির জন্য কমপ্যাক্ট তাপমাত্রা নিয়ন্ত্রণ প্রদান করে যেখানে স্থিতিশীল তাপীয় অবস্থার প্রয়োজন হয়।

লেজার ডায়োড সিস্টেম

কমপ্যাক্ট অপটিক্যাল সিস্টেমে লেজার ডায়োডের তাপমাত্রা নিয়ন্ত্রণ করতে এটি একটি সামঞ্জস্যপূর্ণ মাইক্রো TEC চালাতে পারে।

ক্ষুদ্রাকৃতির পরীক্ষাগার সরঞ্জাম

কমপ্যাক্ট কন্ট্রোলার ল্যাবরেটরি যন্ত্রগুলির জন্য উপযুক্ত যেগুলির জন্য সীমিত ইনস্টলেশন স্পেসের মধ্যে মাইক্রো TEC-ভিত্তিক তাপমাত্রা নিয়ন্ত্রণ প্রয়োজন।

পোর্টেবল ডায়াগনস্টিক সরঞ্জাম

TCB-SS কমপ্যাক্ট ডায়াগনস্টিক ডিভাইসে তাপমাত্রা নিয়ন্ত্রণ সমর্থন করে যেখানে বোর্ডের আকার এবং তাপ নিয়ন্ত্রণ গুরুত্বপূর্ণ ডিজাইনের কারণ।

ইনফ্রারেড এবং সিসিডি সেন্সর

তাপমাত্রা-সংবেদনশীল ইনফ্রারেড ডিটেক্টর এবং সিসিডি সেন্সরগুলির তাপমাত্রা নিয়ন্ত্রণের জন্য নিয়ামকটিকে মাইক্রো TEC সিস্টেমের সাথে একত্রিত করা যেতে পারে।

FAQ

প্রশ্ন 1: TEC কি ধরনের নিয়ামক জন্য ডিজাইন করা হয়েছে?

A1: আল্ট্রা-কম্প্যাক্ট সাইজ সহ TCB-SS তাপমাত্রা নিয়ন্ত্রক এবং মাইক্রো TEC-এর জন্য ডিজাইন করা হয়েছে মাইক্রো TEC অ্যাপ্লিকেশনের জন্য। সংযুক্ত TEC নির্দিষ্ট 4.5V ডিফল্ট TEC ভোল্টেজ এবং 3A সর্বাধিক কারেন্টের বিপরীতে পরীক্ষা করা উচিত।

প্রশ্ন 2: কোন NTC সেন্সর কনফিগারেশন ব্যবহার করা হয়?

A2: ডিফল্ট তাপমাত্রা সেন্সিং কনফিগারেশন হল একটি 10K NTC যার B-মান 3950। প্রকল্পের স্পেসিফিকেশনের সময় অন্যান্য সেন্সর প্রয়োজনীয়তা নিশ্চিত করা উচিত।

প্রশ্ন 3: পরিমাপ পরিসীমা এবং নিয়ন্ত্রণ পরিসীমা মধ্যে পার্থক্য কি?

A3: তাপমাত্রা নিয়ন্ত্রণ পরিমাপের পরিসর হল -60°C থেকে +170°C, যখন নির্দিষ্ট নিয়ন্ত্রণ তাপমাত্রা পরিসীমা হল -20°C থেকে +100°C। পরিমাপ পরিসীমা তাপমাত্রা সেন্সিং ক্ষমতা নির্দেশ করে, যেখানে নিয়ন্ত্রণ পরিসীমা নির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণ পরিসীমা সংজ্ঞায়িত করে।

প্রশ্ন 4: বোর্ডের কী পাওয়ার সাপ্লাই প্রয়োজন?

A4: বোর্ড সরবরাহ ভোল্টেজ হল 5V ±10% DC। সিস্টেমটিকে একটি উপযুক্ত শক্তির উত্স সরবরাহ করা উচিত যা এই নির্দিষ্ট ইনপুট সীমার মধ্যে থাকে৷

প্রশ্ন 5: TEC-এর জন্য সর্বোচ্চ কতটি বর্তমান পাওয়া যায়?

A5: সর্বাধিক নির্দিষ্ট TEC কারেন্ট হল 3A, একটি ডিফল্ট TEC ভোল্টেজ 4.5V। প্রকৃত সংযুক্ত TEC এর বৈদ্যুতিক প্রয়োজনীয়তা এবং নিয়ামক সীমা অনুযায়ী নির্বাচন করা উচিত।

প্রশ্ন 6: নিয়ামক কোন তাপমাত্রা নির্ভুলতা প্রদান করতে পারে?

A6: নির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণের যথার্থতা হল 0.01°C, এবং সেট তাপমাত্রার নির্ভুলতাও 0.01°C হিসেবে নির্দিষ্ট করা হয়েছে।

প্রশ্ন 7: কি সুরক্ষা ফাংশন অন্তর্ভুক্ত করা হয়েছে?

A7: কন্ট্রোলারে ওভারকারেন্ট সুরক্ষা, ওভারভোল্টেজ সুরক্ষা, তাপমাত্রা সীমাবদ্ধ করা এবং TEC ওপেন-সার্কিট এবং শর্ট-সার্কিট সনাক্তকরণ অন্তর্ভুক্ত রয়েছে।
