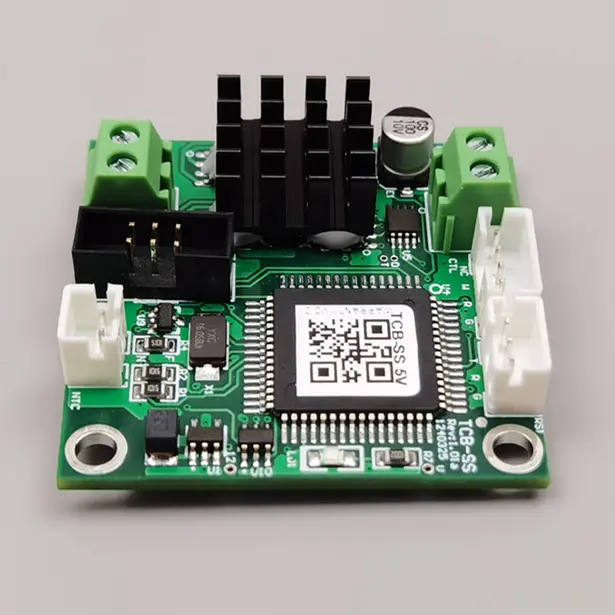

মাইক্রো TEC-এর জন্য TCB-SA তাপমাত্রা নিয়ন্ত্রক

X-মেরিটান ফোটোনিক্স এবং মাইক্রোইলেক্ট্রনিক্স প্যাকেজিংয়ের কঠোর শীতলকরণের প্রয়োজনীয়তা পূরণ করতে মাইক্রো TEC-এর জন্য কমপ্যাক্ট TCB-SA তাপমাত্রা নিয়ন্ত্রক সরবরাহ করে। একটি হাই-এন্ড ডেডিকেটেড TEC ম্যানেজমেন্ট IC এর চারপাশে নির্মিত, এই বোর্ডটি বিরতিহীন ডালের পরিবর্তে DC-চালিত কারেন্ট সরবরাহ করে, একটি সম্পূর্ণ লহর-মুক্ত তাপীয় পরিবেশ তৈরি করে। 10kΩ NTC থার্মিস্টরগুলির সাথে স্থানীয়ভাবে ইন্টারফেস করার জন্য ডিজাইন করা হয়েছে, TCB-SA −20℃ থেকে +100℃ পর্যন্ত একটি বিস্তৃত নিয়ন্ত্রণ স্প্যান জুড়ে 0.01℃ নির্ভুলতার সাথে লক্ষ্য তাপমাত্রা বজায় রাখে।

তাপ নিয়ন্ত্রণ চ্যালেঞ্জ সমাধান

প্রথাগত PWM (পালস প্রস্থ মডুলেশন) কন্ট্রোলারগুলি আক্রমনাত্মক ভোল্টেজ সুইচিং চালু করে যা অতি-ছোট TEC উপাদানগুলিতে তাপ সাইক্লিং ক্লান্তি, বৈদ্যুতিক শব্দ এবং মাইক্রো-ফ্র্যাকচার তৈরি করে। মাইক্রো TEC-এর জন্য TCB-SA তাপমাত্রা নিয়ন্ত্রক সাব-ডিগ্রি স্থিতিশীলতা লক করার সময় সূক্ষ্ম মাইক্রো-কুলারগুলিকে রক্ষা করার জন্য একটি মৌলিকভাবে ভিন্ন প্রকৌশল পদ্ধতি গ্রহণ করে:

ক্রমাগত ডিসি কারেন্ট ডেলিভারি: মাইক্রো-টিইসিকে পরিষ্কার, অবিচ্ছিন্ন শক্তি সরবরাহ করে। এটি তাপীয় গ্রেডিয়েন্টগুলিকে মসৃণ করে, সংবেদনশীল অপটিক্যাল ডিটেক্টরগুলিতে উচ্চ-ফ্রিকোয়েন্সি শব্দ দূর করে এবং নাটকীয়ভাবে TEC অপারেটিং জীবনকে প্রসারিত করে।

মাইক্রো-থার্মাল ম্যাস অপ্টিমাইজেশান: অনবোর্ড পিআইডি অ্যালগরিদমগুলি ছোট তাপ লোডে দ্রুত তাপ প্রতিক্রিয়ার জন্য স্পষ্টভাবে টিউন করা হয়, দ্রুত সেটপয়েন্ট র‌্যাম্পের সময় তীব্র তাপমাত্রার ওভারশুট প্রতিরোধ করে।

প্রমাণিত লেজার-গ্রেড নির্ভরযোগ্যতা: উচ্চ-ঘনত্বের অপটিক্যাল ট্রান্সসিভার এবং শিল্প লেজার ডায়োড জুড়ে ক্ষেত্র-পরীক্ষিত, লক্ষ লক্ষ অপারেটিং ঘন্টার মাধ্যমে ধারাবাহিক ক্রমাঙ্কন বজায় রাখা।

লো-প্রোফাইল ফুটপ্রিন্ট: একটি কমপ্যাক্ট ফর্ম ফ্যাক্টর অপটিক্যাল সাব-অ্যাসেম্বলির সংলগ্ন সরাসরি মাউন্ট করার অনুমতি দেয়, সিগন্যালের সীসা দৈর্ঘ্য এবং সেন্সর লুপ বিলম্ব কমিয়ে দেয়।

প্রযুক্তিগত বিশেষ উল্লেখ

লক্ষ্য অ্যাপ্লিকেশন

• লেজার ডায়োড স্ট্যাবিলাইজেশন ফাইবার লেজার, পাম্প লেজার এবং গ্যাস-সেন্সিং লেজার ডায়োডগুলিতে তরঙ্গদৈর্ঘ্য প্রবাহ এবং অপটিক্যাল পাওয়ার ওঠানামা প্রতিরোধ করে।

• উচ্চ-নির্ভুল অপটিক্যাল সেন্সর কম-সংকেত অপটিক্যাল পরিবেশে অন্ধকার বর্তমান এবং তাপীয় শব্দ কমাতে ফটোডিওড অ্যারে, স্পেকট্রোমিটার এবং APD গুলিকে স্থিতিশীল করে।

• সেমিকন্ডাক্টর এবং কোয়ান্টাম গবেষণা উপ-ডিগ্রী নির্ভুলতা প্রয়োজন স্থান-সীমাবদ্ধ পরীক্ষাগার পরীক্ষার ফিক্সচারের ভিতরে মাইক্রো-স্কেল স্পট কুলিং প্রদান করে।

ম্যানুফ্যাকচারিং অ্যাডভান্টেজ

ডেডিকেটেড ইন-হাউস ম্যানুফ্যাকচারিং: SMT কম্পোনেন্ট প্লেসমেন্ট থেকে চূড়ান্ত থার্মাল টেস্টিং পর্যন্ত সরাসরি তত্ত্বাবধান ইউনিট-টু-ইউনিট সামঞ্জস্যের নিশ্চয়তা দেয়।

অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং সাপোর্ট: আমাদের দল সরাসরি তাপীয় লুপ মডেলিং, সেন্সর প্লেসমেন্ট অপ্টিমাইজেশান এবং কাস্টম সেটপয়েন্ট প্রোগ্রামিং এর সাথে সহায়তা করে।

উচ্চ দক্ষতার আর্কিটেকচার: 90% এর বেশি শক্তি রূপান্তর দক্ষতা সরবরাহ করে, সিল করা গ্রাহকের ঘেরের ভিতরে অভ্যন্তরীণ বোর্ড তাপ উত্পাদনকে কমিয়ে দেয়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

স্ট্যান্ডার্ড PWM স্যুইচিংয়ের তুলনায় মাইক্রো TEC-এর জন্য ক্রমাগত পাওয়ার ডেলিভারি কেন গুরুত্বপূর্ণ?

মাইক্রো-স্কেল TEC-তে অত্যন্ত পাতলা উপাদান ক্রস-সেকশন রয়েছে। PWM শক্তি দ্রুত গরম এবং ঠান্ডার মধ্যে অর্ধপরিবাহী দম্পতিকে চক্রাকারে চালায়, যার ফলে CTE (তাপীয় সম্প্রসারণের সহগ) অসামঞ্জস্যপূর্ণ চাপ সৃষ্টি করে যা সময়ের সাথে সাথে জংশনগুলিকে অবনমিত করে। TCB-SA এর ক্রমাগত ডিসি ড্রাইভ যান্ত্রিক সাইক্লিং ক্লান্তি সম্পূর্ণরূপে দূর করে।

মাইক্রো TEC-এর জন্য TCB-SA তাপমাত্রা নিয়ন্ত্রক শিপিংয়ের আগে একটি নির্দিষ্ট সেটপয়েন্টের জন্য প্রি-কনফিগার করা যেতে পারে?

হ্যাঁ। ফ্যাক্টরি ডিফল্ট টার্গেট 25℃, X-মেরিটান আপনার অপটিক্যাল প্যাকেজ প্রয়োজনীয়তা অনুযায়ী উত্পাদনের সময় ফার্মওয়্যারে কাস্টমাইজড ডিফল্ট তাপমাত্রা সেটপয়েন্ট ফ্ল্যাশ করতে পারে।

এই বোর্ডের সাথে কোন তাপমাত্রা সেন্সর সবচেয়ে ভাল কাজ করে?

বোর্ডটি স্ট্যান্ডার্ড 10kΩ NTC থার্মিস্টর (B-value=3950) এর জন্য ফ্যাক্টরি-ক্যালিব্রেটেড, যা −20∘C থেকে +100∘C নিয়ন্ত্রণ পরিসর জুড়ে দ্রুত তাপ প্রতিক্রিয়া এবং উচ্চ সংবেদনশীলতা প্রদান করে।

এই নিয়ামক দ্বিমুখী গরম এবং শীতল সমর্থন করে?

হ্যাঁ। বিশেষায়িত ড্রাইভার IC নেটিভভাবে বর্তমান দিক পরিচালনা করে সক্রিয় শীতল এবং উত্তাপ উভয়ই প্রদান করতে, পরিবেষ্টিত তাপমাত্রার পরিবর্তন নির্বিশেষে ±0.01∘C এর মধ্যে সেটপয়েন্ট স্থিতিশীলতা ধরে রাখে।
