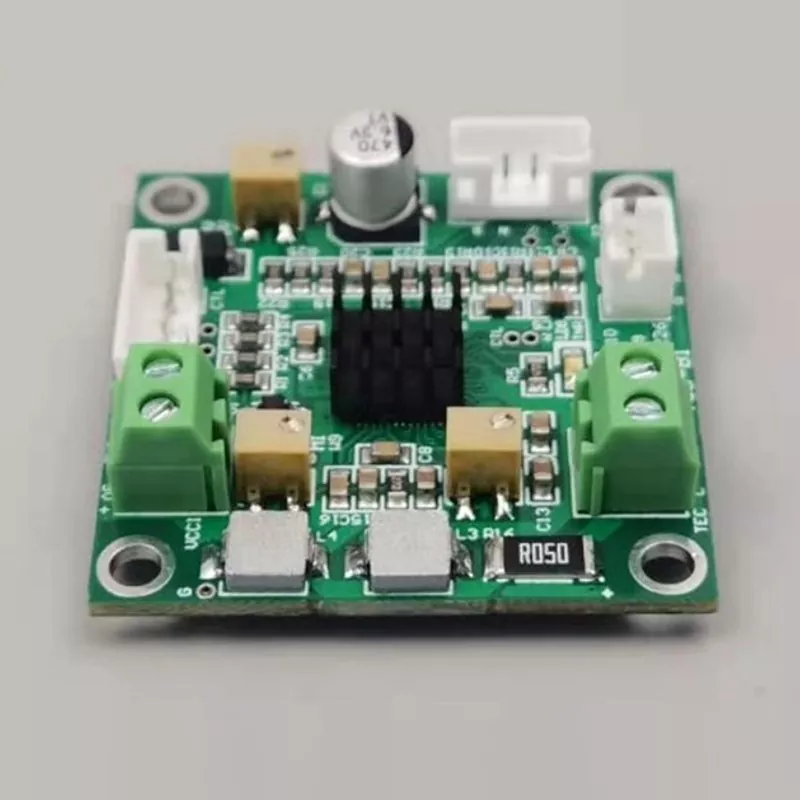

শর্ট-সাইকেল পিআইডি সহ ATC-M1 তাপমাত্রা নিয়ন্ত্রক

এক্স-মেরিটান অর্ধপরিবাহী তাপ ব্যবস্থাপনার জন্য তাপবিদ্যুৎ সামগ্রী, কুলার, এনটিসি উপাদান এবং তাপমাত্রা নিয়ন্ত্রক তৈরি করে। শর্ট-সাইকেল পিআইডি সহ ATC-M1 টেম্পারেচার কন্ট্রোলার একটি কমপ্যাক্ট 34mm x 20mm বোর্ডের সাথে শর্ট-সাইকেল PID কন্ট্রোল, 10K NTC তাপমাত্রা ফিডব্যাক এবং কম তাপীয় জড়তা সহ মাইক্রো অবজেক্টের জন্য TEC আউটপুট নিয়ন্ত্রণকে একত্রিত করে। এটি 3.0V–5.0V DC-তে কাজ করে, +10 থেকে +40 ডিগ্রি সেলসিয়াসের একটি ডিফল্ট তাপমাত্রা পরিসীমা সমর্থন করে এবং 25 ডিগ্রি সেলসিয়াসের একটি ফ্যাক্টরি ডিফল্ট সেট তাপমাত্রা রয়েছে। তাপমাত্রা 0.001 ডিগ্রি সেলসিয়াসের একটি নির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণ স্থিতিশীলতার সাথে একটি W9 পটেনটিওমিটার বা এনালগ ইনপুটের মাধ্যমে সামঞ্জস্য করা যেতে পারে।

মূল বৈশিষ্ট্য

শর্ট-সাইকেল পিআইডি নিয়ন্ত্রণ

শর্ট-সাইকেল পিআইডি সহ ATC-M1 তাপমাত্রা নিয়ন্ত্রক কম তাপীয় জড়তা সহ মাইক্রো অবজেক্টের জন্য ডিজাইন করা একটি শর্ট-সাইকেল পিআইডি প্রতিক্রিয়া পদ্ধতি ব্যবহার করে। ঘন ঘন সংশোধনমূলক ক্রিয়া নিয়ন্ত্রককে প্রচলিত সিস্টেমের সাথে যুক্ত বৃহত্তর তাপীয় প্রতিক্রিয়ার উপর নির্ভর না করে নিয়ন্ত্রিত বস্তুর তাপীয় অবস্থার পরিবর্তনের প্রতিক্রিয়া জানাতে সহায়তা করে।

কম্প্যাক্ট বোর্ড গঠন

মাত্র 34mm x 20mm এবং মোট উচ্চতা 15.5mm সহ, ATC-M1 কমপ্যাক্ট থার্মাল-কন্ট্রোল অ্যাসেম্বলির জন্য উপযুক্ত। এর ছোট ফর্ম ফ্যাক্টরটি ক্ষুদ্রাকৃতির অপটিক্যাল, সেন্সিং এবং ইলেকট্রনিক কাঠামোর জন্য বিশেষভাবে প্রাসঙ্গিক যেখানে উপলব্ধ অভ্যন্তরীণ স্থান সীমিত।

TEC আউটপুট নিয়ন্ত্রণ

কন্ট্রোলারটি থার্মোইলেকট্রিক কুলিং উপাদানগুলির সাথে কাজ করার জন্য ডিজাইন করা হয়েছে। এর সর্বোচ্চ TEC কারেন্ট হল 2.5A, যেখানে সর্বাধিক TEC ভোল্টেজ হল 5V সরবরাহে 4.3V বা 3.3V সরবরাহে 2.5V। এই সংজ্ঞায়িত সীমাগুলি সংশ্লিষ্ট TEC সিস্টেমের সাথে নিয়ামকের মিল করার জন্য একটি স্পষ্ট ভিত্তি প্রদান করে।

তাপমাত্রা প্রতিক্রিয়া

একটি 10K NTC সেন্সর তাপমাত্রা পরিমাপ এবং প্রতিক্রিয়ার জন্য ব্যবহৃত হয়। নির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণের স্থায়িত্ব হল 0.001 ডিগ্রি সেলসিয়াস, যেখানে ছোট তাপমাত্রার পরিবর্তনগুলি তাপমাত্রা-সংবেদনশীল উপাদানগুলির অপারেটিং অবস্থাকে প্রভাবিত করতে পারে এমন অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় নির্ভুলতা প্রদান করে৷

প্রযুক্তিগত তথ্য

ডিজাইন তুলনা

আবেদন এলাকা

1. ফটোনিক্স: X-মেরিটান ডিটেক্টর কুলিং সহ ফটোনিক্স অ্যাপ্লিকেশন সনাক্ত করে। কমপ্যাক্ট কন্ট্রোলার গঠন এবং তাপমাত্রা প্রতিক্রিয়া ফাংশন ছোট তাপবিদ্যুৎ কুলিং সমাবেশগুলির জন্য একটি উপযুক্ত নিয়ন্ত্রণ উপাদান প্রদান করে।

2. টেলিকমিউনিকেশনস: কোম্পানীর অ্যাপ্লিকেশন পরিসরে তাপীয় স্থিতিশীলতা এবং টেলিকম উপাদানগুলির শীতলকরণ অন্তর্ভুক্ত রয়েছে। সুনির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণ কমপ্যাক্ট তাপ-ব্যবস্থাপনা আর্কিটেকচারে অন্তর্ভুক্ত করা যেতে পারে।

3. চিকিৎসা সরঞ্জাম: X-মেরিটান ওষুধের মধ্যে PCR পরিবর্ধক এবং তাপমাত্রা-সম্পর্কিত অ্যাপ্লিকেশনগুলির তালিকা করে। তাপমাত্রা নিয়ন্ত্রণ সিস্টেমের একটি গুরুত্বপূর্ণ অংশ যেখানে অপারেটিং অবস্থা নিয়ন্ত্রিত তাপীয় পরিবেশের উপর নির্ভর করে।

4. অ্যারোস্পেস সেন্সিং: কোম্পানির অ্যারোস্পেস অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে বরফ সনাক্তকরণ সেন্সর, তাপ প্রবাহ সেন্সর এবং IR সেন্সর। কমপ্যাক্ট তাপ-নিয়ন্ত্রণ উপাদান তাপমাত্রা-সংবেদনশীল সেন্সিং সিস্টেমের অংশ গঠন করতে পারে।

5. স্বয়ংচালিত ইলেকট্রনিক্স: X-মেরিটান LiDAR, AR এবং ডিটেক্টরগুলির জন্য তাপীয় স্থিতিশীলতা সনাক্ত করে, স্বয়ংচালিত এবং ইলেকট্রনিক সেন্সিং অ্যাপ্লিকেশনগুলিতে কমপ্যাক্ট থার্মোইলেকট্রিক নিয়ন্ত্রণের প্রাসঙ্গিকতা প্রসারিত করে। শর্ট-সাইকেল পিআইডি সহ ATC-M1 টেম্পারেচার কন্ট্রোলারকে কমপ্যাক্ট থার্মাল-ম্যানেজমেন্ট আর্কিটেকচারের জন্য বিবেচনা করা যেতে পারে যেখানে নিয়ন্ত্রিত বস্তুর একটি ছোট তাপীয় ভর রয়েছে।

সিস্টেম ইন্টিগ্রেশন

1. TEC বৈদ্যুতিক সীমা: শর্ট-সাইকেল পিআইডি সহ ATC-M1 তাপমাত্রা নিয়ন্ত্রক নির্দিষ্ট সর্বোচ্চ ভোল্টেজ এবং বর্তমান মানগুলির মধ্যে কাজ করে৷

2. তাপমাত্রা প্রতিক্রিয়া: 10K NTC ইনপুট নিয়ন্ত্রণ ব্যবস্থার জন্য তাপমাত্রা প্রতিক্রিয়া পথ প্রদান করে।

3. তাপমাত্রা পরিসীমা: ডিফল্ট তাপমাত্রা নিয়ন্ত্রণের পরিসর হল +10 থেকে +40 ডিগ্রি সেলসিয়াস, ফ্যাক্টরির ডিফল্ট সেট তাপমাত্রা 25 ডিগ্রি সে.

4. আউটপুট সেটিংস: ফ্যাক্টরি ডিফল্ট সর্বোচ্চ আউটপুট ভোল্টেজ হল 2.0V, যখন ফ্যাক্টরি ডিফল্ট সর্বোচ্চ আউটপুট কারেন্ট হল 1.0A।

5. সামঞ্জস্য পদ্ধতি: তাপমাত্রা সামঞ্জস্য W9 পটেনশিওমিটারের মাধ্যমে করা যেতে পারে এবং অ্যানালগ তাপমাত্রা ইনপুটও সমর্থিত।

6. পণ্য কনফিগারেশন: একটি ভিন্ন কনফিগারেশন প্রয়োজন অ্যাপ্লিকেশনের জন্য, X-মেরিটান বলে যে পণ্যগুলি অঙ্কন বা নমুনা অনুযায়ী তৈরি করা যেতে পারে। পরিষেবা প্রক্রিয়া প্রাথমিক পর্যায়ে যোগাযোগ, নমুনা নিশ্চিতকরণ এবং নিশ্চিতকরণের পরে উত্পাদন অন্তর্ভুক্ত।

এক্স-মেরিটান ক্ষমতা

ATC-M1 হল X-Meritan-এর থার্মোইলেকট্রিক টেকনোলজি পোর্টফোলিওর অংশ, যা থার্মোইলেকট্রিক উপকরণ, থার্মোইলেকট্রিক কুলার, TEC সমাবেশ, NTC উপাদান এবং তাপমাত্রা নিয়ন্ত্রককে কভার করে। এই পণ্যের কাঠামো কম্প্যাক্ট তাপ-ব্যবস্থাপনা সিস্টেমে ব্যবহৃত থার্মোইলেকট্রিক উপাদান এবং সেন্সিং উপাদানগুলির সাথে তাপমাত্রা-নিয়ন্ত্রণ বোর্ডকে সংযুক্ত করে।

সম্পূর্ণ থার্মোইলেকট্রিক প্রযুক্তি চেইন

এক্স-মেরিটান এর ক্ষমতা থার্মোইলেকট্রিক উপাদান উন্নয়ন, মূল উপাদান কাস্টমাইজেশন এবং তাপ-অপতন সমাধান নকশা কভার করে। ATC-M1-এর জন্য, এই প্রযুক্তিগত সুযোগ সরাসরি TEC আউটপুট নিয়ন্ত্রণ, NTC তাপমাত্রা প্রতিক্রিয়া এবং কমপ্যাক্ট ইলেকট্রনিক এবং অপটিক্যাল সমাবেশগুলির তাপ-ব্যবস্থাপনার প্রয়োজনীয়তার সাথে সম্পর্কিত।

5 প্রধান অ্যাপ্লিকেশন ক্ষেত্র

এক্স-মেরিটান পাঁচটি প্রধান ক্ষেত্র জুড়ে অ্যাপ্লিকেশন রিপোর্ট করে: ফাইবার অপটিক যোগাযোগ, শিল্প চিকিৎসা সরঞ্জাম, স্মার্ট অটোমোটিভ ইলেকট্রনিক্স, ভোক্তা ইলেকট্রনিক্স এবং গবেষণা প্রতিষ্ঠান। এই অ্যাপ্লিকেশন এলাকাগুলি ATC-M1-এর জন্য একটি প্রাসঙ্গিক প্রযুক্তিগত পটভূমি প্রদান করে, বিশেষ করে যেখানে কমপ্যাক্ট থার্মোইলেকট্রিক কুলিং এবং নিয়ন্ত্রিত অপারেটিং তাপমাত্রা প্রয়োজন।

ফরচুন 500 কোম্পানির সহযোগিতা

এক্স-মেরিটান জানিয়েছে যে এটি ফরচুন 500 কোম্পানি এবং বেশ কয়েকটি জাতীয় কী পরীক্ষাগারের সাথে সহযোগিতা করে। এই অভিজ্ঞতা বিশেষ ইলেকট্রনিক এবং তাপ-ব্যবস্থাপনা সিস্টেমে ব্যবহৃত থার্মোইলেকট্রিক উপাদান এবং তাপমাত্রা-নিয়ন্ত্রণ প্রযুক্তির বিকাশ এবং প্রয়োগের জন্য প্রাসঙ্গিক।

একাধিক উত্পাদন প্রক্রিয়া

X-মেরিটান দ্বারা তালিকাভুক্ত উৎপাদন সরঞ্জামের মধ্যে রয়েছে টিন ডিপিং ফার্নেস, ভাইব্রেশন সুইং মোল্ড মেশিন, ওয়েল্ডিং মেশিন, ওভেন, ডিসপেনসিং মেশিন, স্বয়ংক্রিয় সিলিং মেশিন, রিফ্লো সোল্ডারিং সরঞ্জাম এবং সম্পূর্ণ স্বয়ংক্রিয় প্রিন্টিং মেশিন। এই উত্পাদন প্রক্রিয়াগুলি তাপবিদ্যুৎ-সম্পর্কিত উপাদান এবং বৈদ্যুতিন তাপমাত্রা-নিয়ন্ত্রণ পণ্যগুলির উত্পাদনকে সমর্থন করে।

55% ইউরোপীয় বাজার বিতরণ

এক্স-মেরিটান রিপোর্ট করে যে ইউরোপ তার আন্তর্জাতিক বাজার বন্টনের 55% প্রতিনিধিত্ব করে, যেখানে উত্তর আমেরিকা 15%, দক্ষিণ-পূর্ব এশিয়া 15% এবং অন্যান্য বাজার 15%। আন্তর্জাতিক অ্যাপ্লিকেশন পটভূমি বিভিন্ন প্রযুক্তিগত পরিবেশের জন্য তাপবিদ্যুৎ এবং তাপমাত্রা-ব্যবস্থাপনা পণ্য সরবরাহে কোম্পানির অভিজ্ঞতাকে সমর্থন করে।

6. ইন্টিগ্রেটেড থার্মাল সলিউশন সাপোর্ট

পৃথক তাপমাত্রা-নিয়ন্ত্রণ উপাদানগুলির বাইরে, এক্স-মেরিটান তাপ-অপতন সমাধান ডিজাইন এবং পণ্য নির্বাচন সমর্থন প্রদান করে। এটি শর্ট-সাইকেল পিআইডি সহ ATC-M1 তাপমাত্রা নিয়ন্ত্রককে একটি বিচ্ছিন্ন নিয়ন্ত্রণ বোর্ডের পরিবর্তে সংশ্লিষ্ট থার্মোইলেকট্রিক কুলার, এনটিসি উপাদান এবং তাপ-ব্যবস্থাপনার প্রয়োজনীয়তাগুলির সাথে একসাথে বিবেচনা করার অনুমতি দেয়৷

FAQ

প্রশ্ন: ATC-M1 কোন ধরনের তাপমাত্রা সেন্সর ব্যবহার করে?

উত্তর: এটি তাপমাত্রা পরিমাপ এবং প্রতিক্রিয়ার জন্য একটি 10K NTC তাপমাত্রা সেন্সর ব্যবহার করে।

প্রশ্নঃ তাপমাত্রা নিয়ন্ত্রণের স্থিতিশীলতা কি?

উত্তর: নির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণের স্থায়িত্ব হল 0.001 ডিগ্রি সে.

প্রশ্নঃ সর্বোচ্চ TEC কারেন্ট কত?

উত্তর: সর্বাধিক TEC কারেন্ট হল 2.5A।

প্রশ্নঃ কন্ট্রোলারের আকার কত?

উত্তর: শর্ট-সাইকেল পিআইডি সহ ATC-M1 টেম্পারেচার কন্ট্রোলারের বোর্ডের মাত্রা 34mm x 20mm, মোট উচ্চতা 15.5mm।

প্রশ্ন: ডিফল্ট তাপমাত্রা সেটিং কি?

উত্তর: ফ্যাক্টরি ডিফল্ট সেট তাপমাত্রা 25 ডিগ্রি সেলসিয়াস, ডিফল্ট নিয়ন্ত্রণ পরিসীমা +10 থেকে +40 ডিগ্রি সেলসিয়াস।

প্রশ্ন: এক্স-মেরিটান কি অঙ্কন বা নমুনা অনুযায়ী পণ্য বিকাশ করতে পারে?

উঃ হ্যাঁ। এক্স-মেরিটান বলে যে এটি অঙ্কন বা নমুনা অনুসারে পণ্য উত্পাদন করতে পারে, উত্পাদনের আগে নমুনা নিশ্চিতকরণ সহ।
