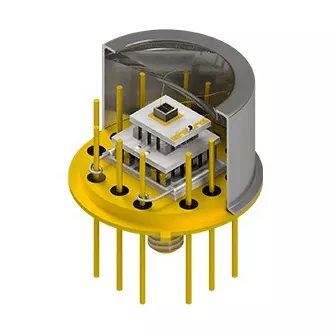

এক্স-মেরিটান নির্ভুল ইলেকট্রনিক্সে তাপীয় বাধাগুলি সমাধান করতে থার্মোইলেকট্রিক কুলার সহ বিশেষ কাস্টমাইজড হেডার তৈরি করে। মাইক্রো পেল্টিয়ার মডিউল, কাস্টম হেডার এবং থার্মিস্টরকে একটি একক উপ-সমাবেশে একত্রিত করে, এই সমাধানটি জৈব আঠালো বা তরল লুপ ছাড়াই সরাসরি স্পট কুলিং প্রদান করে। এটি লেজার ডায়োড, APD, এবং সেন্সরকে তরঙ্গদৈর্ঘ্য প্রবাহ এবং শব্দ থেকে রক্ষা করে।
অপটিক্যাল এবং মাইক্রোইলেক্ট্রনিক প্যাকেজিং-এ ঐতিহ্যগত বিচ্ছিন্ন TEC মাউন্টিং উচ্চ তাপীয় যোগাযোগ প্রতিরোধ, হারমেটিক প্যাকেজের ভিতরে আঠালো আউটগ্যাসিংয়ের ঝুঁকি এবং জটিল ম্যানুয়াল সমাবেশের পরিচয় দেয়। থার্মোইলেকট্রিক কুলারের সাথে X-মেরিটান-এর কাস্টমাইজড হেডারগুলি মাইক্রো পেল্টিয়ার মডিউল, কাস্টম হেডার বেস এবং থার্মাল সেন্সরগুলিকে একটি একক উপ-সমাবেশে একত্রিত করে এই প্যাকেজিং বাধাগুলি সরাসরি সমাধান করে:
1. হারমেটিক এনক্লোসারে জিরো আউটগ্যাসিং: সমস্ত মাইক্রো-টিইসিগুলি পরিবাহী ইপোক্সির পরিবর্তে সোনার-টিন (AuSn) ইউটেটিক সোল্ডারিং ব্যবহার করে হেডারে মাউন্ট করা হয়, অপটিক্যাল উইন্ডোতে কুয়াশা বা লেজারের দিকগুলিকে দূষিত করা থেকে উদ্বায়ী জৈব যৌগগুলিকে প্রতিরোধ করে।
2. কম ইন্টারফেস তাপীয় প্রতিরোধ: প্যাকেজ হেডার সাবস্ট্রেটে সরাসরি TEC উপাদান সোল্ডার করা একটি ধাতব তাপীয় পথ প্রদান করে, যা জংশন-টু-কেস থার্মাল রেজিস্ট্যান্স (Rth) কে মারাত্মকভাবে কমিয়ে দেয়।
3. নিয়ন্ত্রিত জড় সমাবেশ: ডাই প্লেসমেন্ট, তারের বন্ধন এবং প্রাথমিক সিলিং অক্সিডেশন এবং অভ্যন্তরীণ আর্দ্রতা আটকানোর জন্য স্বয়ংক্রিয় নিষ্ক্রিয় গ্যাস পরিবেশে সঞ্চালিত হয়।
4. উচ্চ যান্ত্রিক ঘনত্ব: মালিকানাধীন এক্সট্রুড সামগ্রী ব্যবহার করে, 0.2 মিমি পাতলা মাইক্রো-এলিমেন্টগুলিকে TO‑46 বা ক্ষুদ্র প্রজাপতি প্যাকেজের মতো সীমিত হাউজিং স্পেসে প্যাক করা যেতে পারে।
5. নমনীয় ডেলিভারি ফরম্যাট: আপনার ডাউনস্ট্রিম প্যাকেজিং লাইনের প্রয়োজনীয়তা অনুযায়ী সেমি-ফিনিশড হেডার (গ্রাহকের ডাই-অ্যাটাচ এবং ওয়্যার বন্ডিংয়ের জন্য প্রি-বন্ডেড TEC) বা সম্পূর্ণ সিল করা সাব-অ্যাসেম্বলি হিসাবে বিতরণ করা হয়।
অর্ডার করার জন্য ইঞ্জিনিয়ারড, থার্মোইলেকট্রিক কুলার্স অ্যাসেম্বলি সহ প্রতিটি কাস্টমাইজড হেডার আপনার অপটিক্যাল বা আইসি লেআউটের সাথে যথার্থভাবে মিলে যায়:
• হেডার প্যাকেজ শৈলী: TO‑39, TO‑8, TO‑3, TO‑46, 14‑পিন বাটারফ্লাই (BTF), বক্স প্যাকেজ বা কাস্টম কপার/সিরামিক হেডার।
• সাবস্ট্রেট এবং প্লেটিং: কোভার, কপার-টাংস্টেন (CuW), সোনার তারের বন্ধনের জন্য Ni স্তরের উপর ইলেক্ট্রোপ্লেটেড Au সহ AlN/ সিরামিক।
• TEC স্টেজিং এবং জ্যামিতি: মাঝারি জন্য একক-পর্যায়ের মাইক্রো-মডিউল, বা গভীর শীতল করার প্রয়োজনীয়তার জন্য মাল্টি-স্টেজ পিরামিড কাঠামো (ΔT>70∘C)।
• ইন্টিগ্রেটেড ফিডব্যাক সেন্সর: সারফেস-মাউন্ট করা NTC থার্মিস্টর বা PT100/PT1000 RTDs টাইট ক্লোজড-লুপ নিয়ন্ত্রণের জন্য কোল্ড সাবস্ট্রেটের পাশে স্থাপন করা হয়।
• বৈদ্যুতিক ইন্টারফেস: কাস্টম লিড পিন গণনা, পিন অ্যারে পিচ, সীসা দৈর্ঘ্য এবং তারের বন্ধন প্যাড ব্যবস্থা।
TOSA/ROSA ট্রান্সসিভার, EML, পাম্প লেজার এবং DWDM উপাদানগুলির জন্য তরঙ্গদৈর্ঘ্য স্থিতিশীলতা।
তুষারপাত ফটোডিওড (APD) এবং স্পন্দিত লেজার ডায়োডের জন্য তাপ নিয়ন্ত্রণ পরিবেষ্টিত অবস্থার ওঠানামা সাপেক্ষে।
মাইক্রোফ্লুইডিক পিসিআর, স্পেকট্রোস্কোপি এবং বায়ো-চিপ সেন্সরে সাব-মিলিমিটার তাপমাত্রা নিয়ন্ত্রণ।
উচ্চ-পাওয়ার আইসি, নাইট-ভিশন ফোকাল প্লেন অ্যারে (FPA), এবং গ্যাস বিশ্লেষণ ডিটেক্টরের জন্য স্পট কুলিং।
প্যাকেজ শিরোনাম, মাইক্রো-টিইসি, এবং তাপমাত্রা সেন্সরগুলি একটি একক উপ-সমাবেশ হিসাবে প্রকৌশলী এবং সমন্বিত।
অভ্যন্তরীণ এক্সট্রুড থার্মোইলেকট্রিক উপকরণ অতি-পাতলা এবং বহু-পর্যায়ের TEC ডিজাইনের জন্য ব্যতিক্রমী যান্ত্রিক শক্তি প্রদান করে।
ইউটেকটিক বন্ধন এবং জড় বায়ুমণ্ডল তারের বন্ধন দীর্ঘমেয়াদী নির্ভরযোগ্যতা এবং শূন্য আউটগ্যাসিং নিশ্চিত করে।
থার্মাল সিমুলেশন এবং কাস্টম টুলিং থেকে নমুনা প্রোটোটাইপিং এবং পূর্ণ-স্কেল উত্পাদন সম্পূর্ণ প্রকৌশল সমর্থন।
উত্তর: একটি প্রি-ইন্টিগ্রেটেড হেডার আপনার সুবিধার ম্যানুয়াল TEC-টু-হেডার সোল্ডারিংকে সরিয়ে দেয়, ফ্যাক্টরি-পরীক্ষিত ইউটেটিক বন্ডের অখণ্ডতা নিশ্চিত করে এবং আপনার হারমেটিক প্যাকেজের ভিতরে শূন্য আউটগ্যাসিংয়ের গ্যারান্টি দেয়।
উঃ হ্যাঁ। বেশিরভাগ গ্রাহকই প্রি-বন্ডেড TEC এবং ওয়্যার বন্ডিং প্যাড সহ সেমি-ফিনিশড হেডার অর্ডার করেন। আপনি সরাসরি আমাদের উপ-সমাবেশে আপনার স্ট্যান্ডার্ড ডাই অ্যাটাচ, সোনার তারের বন্ধন এবং ঢাকনা সিল করার ক্রিয়াকলাপ নিয়ে এগিয়ে যেতে পারেন।
উত্তর: এক্সট্রুডেড Bi2Te3 উপাদানগুলি উল্লেখযোগ্যভাবে উচ্চতর যান্ত্রিক শক্তি এবং সূক্ষ্ম-শস্য কাঠামো বৈশিষ্ট্যযুক্ত, যা উচ্চ-স্ট্রেস প্যাকেজিং প্রক্রিয়ার সময় ক্র্যাক না করে অতি-পাতলা TEC উপাদান (0.2 মিমি পর্যন্ত) কাটার অনুমতি দেয়।
উত্তর: আপনার টার্গেট হিট লোড (Qc), প্রয়োজনীয় তাপমাত্রার পার্থক্য (ΔT), এনক্লোজার স্টাইল বা CAD মডেল, পরিবেষ্টিত তাপমাত্রা পরিসীমা এবং বৈদ্যুতিক ড্রাইভিং সীমা প্রদান করুন। আমাদের ইঞ্জিনিয়ারিং দল তাপীয় ফিট এবং আউটপুট প্রস্তাবিত হেডার অঙ্কন গণনা করবে।
