মাইক্রো থার্মোইলেকট্রিক কুলার সহ সমাবেশ

এক্স-মেরিটান মাইক্রো থার্মোইলেকট্রিক কুলারের সাহায্যে নির্ভুল অ্যাসেম্বলি তৈরি করে যাতে তাপীয় বাধা, গ্যাসের আউটগ্যাসিং ঝুঁকি এবং বিচ্ছিন্ন কুলিং উপাদানগুলি মাউন্ট করার সাথে যুক্ত সমাবেশ জটিলতা দূর করা যায়। মাইক্রো-পেল্টিয়ার এলিমেন্ট, কাস্টম হেডার বেস (কোভার, কিউডব্লিউ, এইচটিসিসি/এলটিসিসি), এবং ফিডব্যাক থার্মিস্টরকে ক্লিনরুম অবস্থায় একীভূত করে, এই সমাধানটি ডাই-অ্যাটাচের জন্য প্রস্তুত একটি টার্ন-কি সাব-অ্যাসেম্বলি তৈরি করে। সরাসরি অপটিক্যাল চিপের নিচে সক্রিয় স্পট কুলিং উচ্চ-শক্তি লেজার ডায়োডের জন্য সেন্সর অ্যারে এবং নির্গমন তরঙ্গদৈর্ঘ্যের লকগুলিতে অন্ধকার শব্দ কমিয়ে দেয়।

প্যাকেজ ফরম্যাট এবং সাবস্ট্রেট ইঞ্জিনিয়ারিং

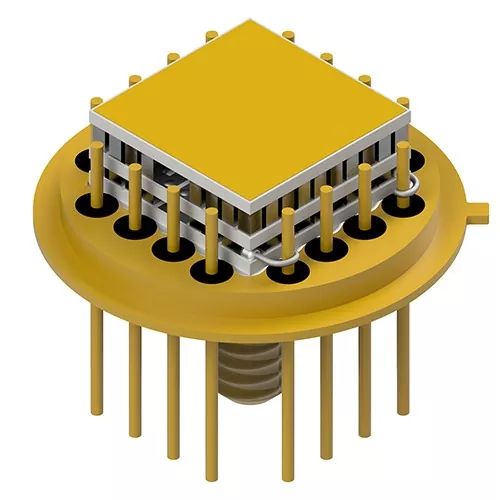

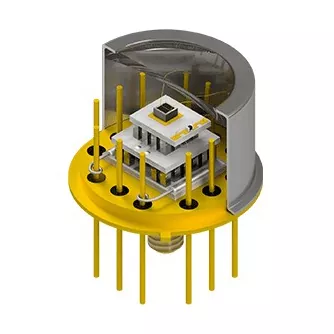

ট্রানজিস্টর আউটলাইন (TO-Can) হেডার

টেলিকম ট্রান্সসিভার, ভিসিএসইএল এবং ক্ষুদ্র বর্ণালী সেন্সর জুড়ে ব্যাপকভাবে ব্যবহৃত। অভ্যন্তরীণ তারের বন্ধনকে স্ট্রীমলাইন করার জন্য হেডার বেসগুলিতে কাস্টম পিন জ্যামিতি (নলাকার, চ্যাপ্টা প্রান্ত, বা পেরেক-হেড) সহ নিকেল/গোল্ড-প্লেটেড কোভার বা ইস্পাত রয়েছে।

উচ্চ-সততা অপটোইলেক্ট্রনিক হাউজিং

মাল্টি-ওয়াট থার্মাল লোড এবং ঘন ফটোডিটেক্টর অ্যারেগুলির জন্য প্রকৌশলী যেখানে কাঠামোগত অনমনীয়তা এবং সুনির্দিষ্ট সহ-পরিকল্পনা সর্বাধিক গুরুত্বপূর্ণ।

মূল কর্মক্ষমতা

ইউটেকটিক মাইক্রো-বন্ডিং: সাব-মডিউলগুলি AuSn ইউটেকটিক প্রিফর্ম ব্যবহার করে সরাসরি প্যাকেজ হেডারে সোল্ডার করা হয়, পরিবাহী ইপোক্সি দূর করে এবং হারমেটিক সিলগুলিতে জৈব আউটগ্যাসিং এড়িয়ে যায়।

অন্ধকার শব্দ দমন: সক্রিয় স্পট কুলিং ফটোডিটেক্টর অ্যারে জংশন তাপমাত্রা কমায়, তাপীয় অন্ধকার প্রবাহ হ্রাস করে এবং সামগ্রিক সংকেত-থেকে-শব্দ অনুপাত (S/N) উন্নত করে।

নমনীয় লিড ফ্রেম কনফিগারেশন: লুপ ইনডাক্টেন্স কমাতে এবং স্বয়ংক্রিয় তারের বন্ধন প্রক্রিয়া সহজ করতে চ্যাপ্টা পৃষ্ঠ বা স্পাইকড টিপস দিয়ে হেডার পিনগুলি পরিবর্তন করা যেতে পারে।

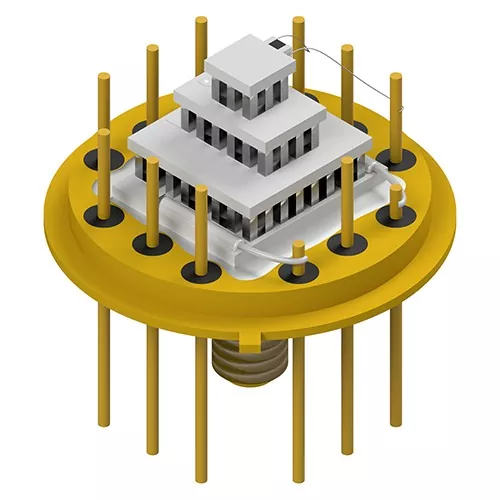

মাল্টি-স্টেজ স্টেজিং ক্ষমতা: গভীর কুলিং ডিফারেনশিয়াল (ΔT>70∘C) প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য একক-পর্যায় থেকে 4-পর্যায়ের মাইক্রো-TEC কনফিগারেশনগুলিকে মিটমাট করে।

কো-ডেভেলপড প্যাকেজিং (JDP): তাপীয় CAD মডেলিং এবং উপাদান নির্বাচন থেকে দ্রুত নমুনা প্রোটোটাইপিং এবং ভর ভলিউম উত্পাদন থেকে সম্পূর্ণ অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং সমর্থন।

প্রাথমিক অ্যাপ্লিকেশন ডোমেন

অপটিক্যাল কমিউনিকেশনস এবং ফটোনিক্স

পরিবর্তনশীল কেস তাপমাত্রার অধীনে লেজার জংশন তাপমাত্রা লক করে TOSA/ROSA ট্রান্সসিভার, EML লেজার এবং DWDM নেটওয়ার্কগুলির জন্য তরঙ্গদৈর্ঘ্য স্থিতিশীলতা প্রদান করে।

ইনফ্রারেড এবং এক্সআরএফ স্পেকট্রোস্কোপি

মাইক্রো থার্মোইলেকট্রিক কুলারের অ্যাসেম্বলিগুলি এক্স-রে ফ্লুরোসেন্স (XRF) এবং নন-ডিসপারসিভ ইনফ্রারেড (NDIR) সেন্সরের জন্য কোল্ড-সাবস্ট্রেট প্ল্যাটফর্ম সরবরাহ করে, পরিবেশগত বিশ্লেষণের সময় সিগন্যাল ড্রিফ্ট প্রতিরোধ করে।

উচ্চ ক্ষমতার শিল্প লেজার

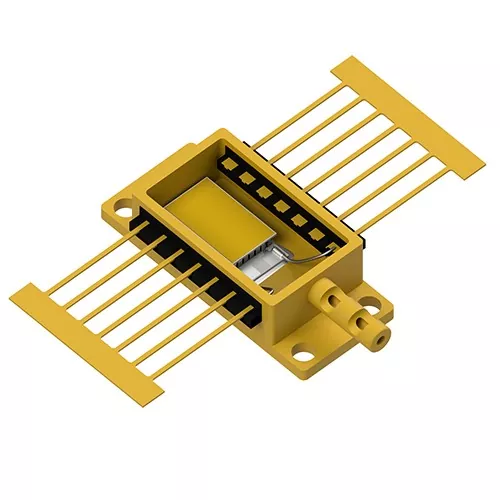

বাটারফ্লাই (বিটিএফ) এবং হাই হিট লোড (এইচএইচএল) প্যাকেজের ভিতরে তাপ প্রবাহ পরিচালনা করে, বিমের গুণমান বজায় রাখে এবং ডায়োডের আয়ু বাড়ায়।

মহাকাশ ও প্রতিরক্ষা সেন্সিং

ফোকাল প্লেন অ্যারে (FPA), নাইট-ভিশন ডিটেক্টর, এবং অপটিক্যাল গাইডেন্স সেন্সরগুলির জন্য শীতল যা কঠোর যান্ত্রিক কম্পন এবং তাপীয় শকের শিকার।

গুণমান যাচাই

ইন-হাউস ক্লিনরুম প্যাকেজিং: সমস্ত মাইক্রো-টিইসি প্লেসমেন্ট, তারের বন্ধন, এবং সিলিং অপারেশনগুলি নিয়ন্ত্রিত পরিবেশে হয় যাতে জারণ এবং আর্দ্রতা আটকে না যায়।

100% প্যারামিটার স্ক্রিনিং: মাইক্রো থার্মোইলেকট্রিক কুলারের সাথে প্রতিটি অ্যাসেম্বলি এসি রেজিস্ট্যান্স (Rac), ইনসুলেশন রেজিস্ট্যান্স, থার্মাল রেসপন্স এবং চালানের আগে ডাইমেনশনাল টলারেন্স পরীক্ষা করে।

ট্রেসেবল সাপ্লাই চেইন ইন্টিগ্রিটি: বৈধ শিরোনাম প্রস্তুতকারকদের সাথে সরাসরি অংশীদারিত্ব নিশ্চিত করে গোল্ড-প্লেটিং আনুগত্য, ভ্যাকুয়াম টাইটনেস, এবং ISO9001 মানগুলির সাথে কঠোর সম্মতি।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

ঘরে বিচ্ছিন্ন TEC মাউন্ট করার জন্য একটি প্রি-এসেম্বলড TEC-অন-হেডার কেনার সুবিধা কী?

প্রি-ইন্টিগ্রেটেড অ্যাসেম্বলিগুলি জটিল ম্যানুয়াল মাইক্রো-সোল্ডারিং দূর করে, ফ্যাক্টরি-ভেরিফাইড ইউটেটিক বন্ড ইন্টিগ্রিটি (Rth মিনিমাইজেশন) গ্যারান্টি দেয় এবং সিল করা প্যাকেজের ভিতরে আউটগ্যাসিং দূষণ প্রতিরোধ করে।

এক্স-মেরিটান কি গ্রাহকের সরবরাহকৃত কাস্টম হেডারগুলিতে মাইক্রো-টিইসি মাউন্ট করতে পারে?

হ্যাঁ। আমাদের জয়েন্ট ডেভেলপমেন্ট প্যাকেজিং (JDP) প্রোগ্রামের মাধ্যমে, গ্রাহকরা হয় আমাদের স্ট্যান্ডার্ড কোভার/CuW শিরোনাম থেকে নির্বাচন করতে পারেন অথবা কারখানা TEC ইন্টিগ্রেশন এবং ওয়্যার-বন্ডিংয়ের জন্য মালিকানাধীন হাউজিং পাঠাতে পারেন।

কিভাবে গোল্ড-টিন (AuSn) ইউটেটিক বন্ডিং প্যাকেজ নির্ভরযোগ্যতা উন্নত করে?

জৈব আঠালো বা স্ট্যান্ডার্ড নরম সোল্ডারের বিপরীতে, AuSn ইউটেটিক বন্ধন উচ্চ তাপ পরিবাহিতা, শূন্য জৈব আউটগ্যাসিং এবং শক্তিশালী যৌথ শক্তি প্রদান করে যা উচ্চ-তাপমাত্রা ডাই-অ্যাটাচ অপারেশনগুলিকে নিচের দিকে সহ্য করে।

একটি কাস্টম মাইক্রো-TEC প্যাকেজ ডিজাইন মূল্যায়ন করার জন্য কোন ডেটা প্রয়োজন?

অনুগ্রহ করে টার্গেট প্যাকেজ স্টাইল (যেমন, TO-8, BTF), হিট লোড (Qc), লক্ষ্য তাপমাত্রার পার্থক্য (ΔT), পিন কনফিগারেশনের প্রয়োজনীয়তা এবং পছন্দের ড্রাইভিং ভোল্টেজ/কারেন্ট সীমা প্রদান করুন।
