উচ্চ নির্ভুলতা সহ TCB-NE তাপমাত্রা নিয়ন্ত্রক

প্রস্তুতকারকের X-মেরিটান থেকে উচ্চ নির্ভুলতা সহ TCB-NE তাপমাত্রা নিয়ন্ত্রকটি রিয়েল-টাইম তাপমাত্রা প্রতিক্রিয়া এবং ক্লোজড-লুপ নিয়ন্ত্রণের মাধ্যমে থার্মোইলেকট্রিক কুলার (TEC) মডিউলগুলিকে নিয়ন্ত্রণ করার জন্য ডিজাইন করা হয়েছে।

কন্ট্রোলারটি একটি একক PCB প্ল্যাটফর্মে TEC পাওয়ার ড্রাইভিং, তাপমাত্রা পরিমাপ, নিয়ন্ত্রণ অ্যালগরিদম এবং যোগাযোগ ফাংশনগুলিকে একত্রিত করে। একটি 10K এনটিসি থার্মিস্টর তাপমাত্রা প্রতিক্রিয়া প্রদান করে, যখন পিআইডি নিয়ন্ত্রণ অ্যালগরিদম পরিমাপ করা তাপমাত্রা এবং পূর্বনির্ধারিত লক্ষ্য মানের মধ্যে পার্থক্য অনুসারে TEC আউটপুট শক্তি ক্রমাগত সামঞ্জস্য করে।

ইন্টিগ্রেটেড এইচ-ব্রিজ ড্রাইভার টিইসি বর্তমান দিক নিয়ন্ত্রণ করে, একটি একক থার্মোইলেকট্রিক মডিউলের সাহায্যে শীতল এবং গরম করার অপারেশন উভয়ই সক্ষম করে। RS-232 ইন্টারফেস কম্পিউটার, এমবেডেড কন্ট্রোলার এবং প্যারামিটার কনফিগারেশন, তাপমাত্রা পর্যবেক্ষণ এবং অপারেটিং স্থিতি নিয়ন্ত্রণের জন্য স্বয়ংক্রিয় সরঞ্জামগুলির সাথে সংযোগের অনুমতি দেয়।

প্রযুক্তিগত বিশেষ উল্লেখ

TCB-NE তাপমাত্রা নিয়ন্ত্রক কিভাবে কাজ করে?

TCB-NE একটি বন্ধ-লুপ তাপমাত্রা নিয়ন্ত্রণ প্রক্রিয়ার মাধ্যমে কাজ করে।

একটি 10K NTC থার্মিস্টার নিয়ন্ত্রিত উপাদানের তাপমাত্রা পরিমাপ করে এবং নিয়ামকের কাছে প্রতিক্রিয়া ডেটা প্রেরণ করে। পিআইডি অ্যালগরিদম পরিমাপ করা তাপমাত্রাকে লক্ষ্য তাপমাত্রার সাথে তুলনা করে এবং প্রয়োজনীয় TEC আউটপুট সমন্বয় গণনা করে।

এইচ-ব্রিজ ড্রাইভার টিইসি কারেন্টের দিক এবং মাত্রা নিয়ন্ত্রণ করে:

● ইতিবাচক বর্তমান দিক কুলিং অপারেশন সক্ষম করে।

● বিপরীত বর্তমান দিক গরম করার অপারেশন সক্ষম করে।

● PWM সামঞ্জস্য তাপ প্রয়োজনীয়তা অনুযায়ী TEC পাওয়ার আউটপুট নিয়ন্ত্রণ করে।

ক্রমাগত প্রতিক্রিয়া সমন্বয়ের মাধ্যমে, নিয়ামক পরিবেষ্টিত অবস্থা এবং তাপীয় লোড পরিবর্তনের অধীনে তাপমাত্রার স্থিতিশীলতা বজায় রাখে।

মূল বৈশিষ্ট্য

দ্বিমুখী কুলিং এবং গরম করার জন্য H-ব্রিজ TEC ড্রাইভার

TCB-NE বহিরাগত পোলারিটি সুইচিং সার্কিট ছাড়াই বর্তমান দিক নিয়ন্ত্রণ করতে একটি H-ব্রিজ TEC ড্রাইভার আর্কিটেকচারকে সংহত করে।

মূল ফাংশন অন্তর্ভুক্ত:

● গরম এবং শীতল অপারেশন জন্য দ্বিমুখী TEC বর্তমান নিয়ন্ত্রণ.

● 4Ω থেকে 40Ω বৈদ্যুতিক প্রতিরোধের সাথে TEC মডিউলের জন্য সমর্থন।

● কন্ট্রোলার এবং TEC মডিউলের মধ্যে সরাসরি সংযোগ।

● ইন্টিগ্রেটেড ড্রাইভার সার্কিটরি মাধ্যমে বৈদ্যুতিন বর্তমান দিক পরিবর্তন.

এইচ-ব্রিজ ডিজাইন একটি TEC মডিউলকে তাপমাত্রা হ্রাস এবং তাপমাত্রা বৃদ্ধি উভয় ফাংশন প্রদান করতে দেয়।

পিআইডি ক্লোজড-লুপ তাপমাত্রা নিয়ন্ত্রণ

উচ্চ নির্ভুলতা সহ TCB-NE তাপমাত্রা নিয়ন্ত্রক পূর্বনির্ধারিত তাপমাত্রার অবস্থা বজায় রাখতে তাপমাত্রা প্রতিক্রিয়া এবং PID অ্যালগরিদম ব্যবহার করে।

নিয়ন্ত্রণ ফাংশন অন্তর্ভুক্ত:

● একটি 10K NTC সেন্সরের মাধ্যমে রিয়েল-টাইম তাপমাত্রা প্রতিক্রিয়া।

● বিভিন্ন তাপীয় লোডের জন্য পিআইডি পরামিতি সমন্বয়।

● সাধারণ তাপমাত্রা স্যুইচিং অ্যাপ্লিকেশনের জন্য চালু/বন্ধ নিয়ন্ত্রণ মোড।

● TEC শক্তি নিয়ন্ত্রণের জন্য 0-100% শুল্ক চক্র থেকে PWM আউটপুট সমন্বয়।

ক্লোজড-লুপ কন্ট্রোল সিস্টেম স্বয়ংক্রিয়ভাবে TEC আউটপুট সামঞ্জস্য করে তাপমাত্রা বিচ্যুতির জন্য ক্ষতিপূরণ দেয়।

RS-232 কমিউনিকেশন ইন্টারফেস

TCB-NE বাহ্যিক নিয়ন্ত্রণ এবং পর্যবেক্ষণের জন্য একটি DB9 সংযোগকারীর মাধ্যমে RS-232 যোগাযোগ প্রদান করে।

যোগাযোগ বৈশিষ্ট্য অন্তর্ভুক্ত:

● ASCII কমান্ড প্রোটোকল।

● 9600-115200 bps বড রেট নির্বাচন।

● সিরিয়াল কমান্ডের মাধ্যমে তাপমাত্রা পড়া এবং পরামিতি কনফিগারেশন।

● পিসি, এমবেডেড কন্ট্রোলার এবং স্বয়ংক্রিয় পরীক্ষা সিস্টেমের সাথে সংযোগ।

সিরিয়াল ইন্টারফেস প্রোগ্রামেবল তাপমাত্রা নিয়ন্ত্রণ সিস্টেমে একীকরণ সক্ষম করে।

কমপ্যাক্ট পিসিবি ডিজাইন

কন্ট্রোলার টিইসি ড্রাইভিং, তাপমাত্রা সেন্সিং, কন্ট্রোল প্রসেসিং এবং কমিউনিকেশন সার্কিটকে একটি কমপ্যাক্ট পিসিবি অ্যাসেম্বলিতে সংহত করে।

নকশা বৈশিষ্ট্য অন্তর্ভুক্ত:

● ইন্টিগ্রেটেড TEC ড্রাইভার এবং নিয়ন্ত্রণ সার্কিটরি।

● বাহ্যিক ইলেকট্রনিক উপাদান কমানো।

● স্পেস-সেভিং 60mm × 42mm PCB ফুটপ্রিন্ট।

● এমবেডেড তাপ ব্যবস্থাপনা সরঞ্জাম জন্য উপযুক্ত.

উত্পাদন ক্ষমতা

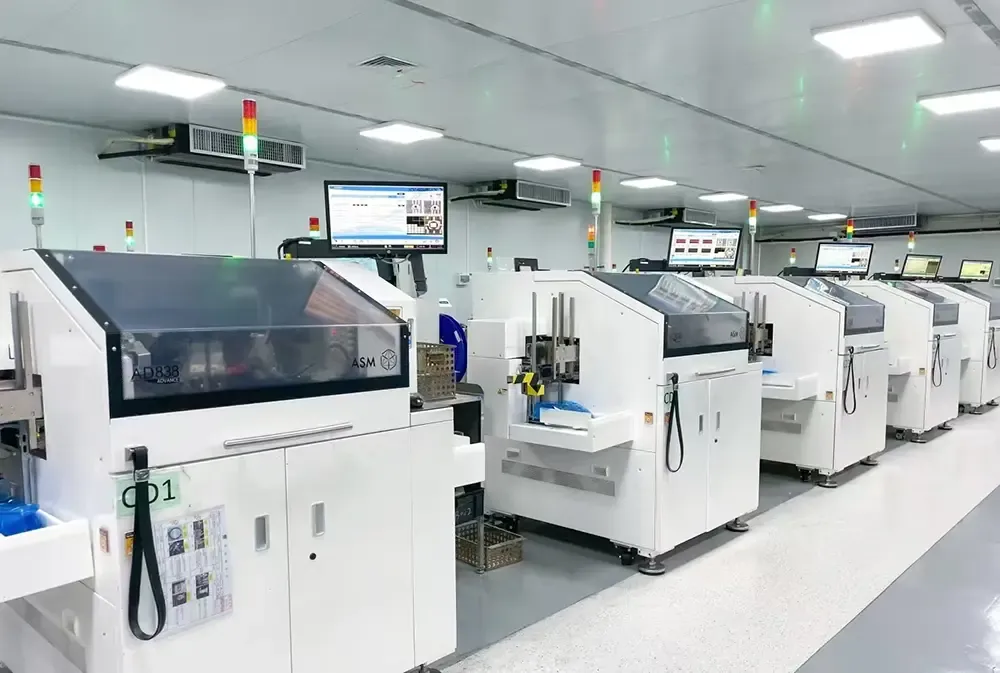

X-মেরিটান PCB সমাবেশ প্রক্রিয়া ব্যবহার করে TCB-NE তাপমাত্রা নিয়ন্ত্রক বোর্ড তৈরি করে যার মধ্যে রয়েছে:

● স্বয়ংক্রিয় SMT কম্পোনেন্ট বসানো।

● পিসিবি সমাবেশের জন্য রিফ্লো সোল্ডারিং প্রক্রিয়া।

● উপাদান সুরক্ষার জন্য স্বয়ংক্রিয় বিতরণ এবং নিরাময় প্রক্রিয়া।

● তাপমাত্রা নিয়ন্ত্রণ এবং যোগাযোগ কর্মক্ষমতা কার্যকরী পরীক্ষা.

কাস্টমাইজেশন বিকল্প অন্তর্ভুক্ত:

● কাস্টমাইজড NTC থার্মিস্টর পরামিতি।

● পরিবর্তিত তাপমাত্রা সেট পয়েন্ট.

● যোগাযোগ কনফিগারেশন সমন্বয়.

● হার্ডওয়্যার ইন্টারফেস কাস্টমাইজেশন।

অ্যাপ্লিকেশন

ফাইবার অপটিক কমিউনিকেশন ইকুইপমেন্ট

TCB-NE লেজার মডিউল, অপটিক্যাল ট্রান্সসিভার এবং অন্যান্য তাপমাত্রা-সংবেদনশীল অপটিক্যাল উপাদানগুলির তাপ স্থিতিশীলকরণের জন্য ব্যবহৃত হয়।

তাপমাত্রা নিয়ন্ত্রণ টিইসি-ভিত্তিক অপটিক্যাল সিস্টেমে অপটিক্যাল তরঙ্গদৈর্ঘ্যের স্থায়িত্ব এবং অপারেটিং ধারাবাহিকতা বজায় রাখতে সহায়তা করে।

মেডিকেল এবং ল্যাবরেটরি যন্ত্র

উচ্চ নির্ভুলতা সহ TCB-NE তাপমাত্রা নিয়ন্ত্রক বিশ্লেষণাত্মক যন্ত্র, পরীক্ষার সরঞ্জাম এবং নিয়ন্ত্রিত তাপমাত্রা পরিবেশের প্রয়োজন পরীক্ষাগার সিস্টেমগুলিকে সমর্থন করে।

সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে তাপমাত্রা-নিয়ন্ত্রিত মডিউল, পরিমাপ সরঞ্জাম এবং গবেষণা প্ল্যাটফর্ম।

স্বয়ংচালিত ইলেকট্রনিক্স

TCB-NE কে স্বয়ংচালিত ইলেকট্রনিক সিস্টেমে একীভূত করা যেতে পারে যার জন্য অপটিক্যাল সেন্সর, ইলেকট্রনিক মডিউল এবং তাপমাত্রা-সংবেদনশীল উপাদানগুলির তাপ ব্যবস্থাপনার প্রয়োজন হয়।

সেমিকন্ডাক্টর টেস্টিং এবং রিসার্চ সিস্টেম

নিয়ামকটি সেমিকন্ডাক্টর পরীক্ষার প্ল্যাটফর্মগুলির জন্য উপযুক্ত যা প্রোগ্রামযোগ্য তাপমাত্রা নিয়ন্ত্রণ, তাপ সাইক্লিং এবং প্রতিক্রিয়া-ভিত্তিক তাপমাত্রা নিয়ন্ত্রণের প্রয়োজন।

TCB-NE টেম্পারেচার কন্ট্রোলার ইন্টিগ্রেশন গাইড

TCB-NE নিম্নলিখিত সংযোগগুলির মাধ্যমে TEC তাপ ব্যবস্থাপনা সিস্টেমে একত্রিত হতে পারে:

TEC মডিউল সংযোগ

TEC আউটপুট টার্মিনালগুলি গরম এবং শীতল নিয়ন্ত্রণের জন্য সরাসরি তাপবিদ্যুৎ মডিউলের সাথে সংযোগ করে।

তাপমাত্রা সেন্সর ইনস্টলেশন

একটি 10K NTC থার্মিস্টর রিয়েল-টাইম তাপমাত্রা প্রতিক্রিয়া প্রদানের জন্য নিয়ন্ত্রিত উপাদানের কাছে ইনস্টল করা আছে।

হোস্ট কমিউনিকেশন সংযোগ

RS-232 ইন্টারফেস একটি PC, মাইক্রোকন্ট্রোলার, বা তাপমাত্রা সেটিং এবং পরামিতি সমন্বয়ের জন্য স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থার সাথে সংযোগ করে।

সিস্টেম ইন্টিগ্রেশন

নিয়ামক এর সাথে একত্রিত হতে পারে:

● TEC মডিউল।

● হিট সিঙ্ক এবং তাপীয় কাঠামো।

● অপটিক্যাল ডিভাইস।

● ল্যাবরেটরি যন্ত্র।

● ইলেকট্রনিক টেস্টিং প্ল্যাটফর্ম।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

TCB-NE কি গরম এবং ঠান্ডা উভয়ই নিয়ন্ত্রণ করতে পারে?

হ্যাঁ। TCB-NE একটি H-ব্রিজ TEC ড্রাইভার ব্যবহার করে যা বর্তমান দিককে বিপরীত করে, একটি একক TEC মডিউলকে শীতল এবং গরম করার উভয় মোডে কাজ করার অনুমতি দেয়।

TCB-NE কোন TEC কারেন্ট সমর্থন করে?

কন্ট্রোলারটি 0A থেকে 10A পর্যন্ত TEC আউটপুট কারেন্টকে 5V থেকে 27V এর TEC ভোল্টেজের পরিসরে সমর্থন করে।

TCB-NE কোন তাপমাত্রা সেন্সর ব্যবহার করে?

স্ট্যান্ডার্ড টেম্পারেচার সেন্সর হল একটি 10K NTC থার্মিস্টর যার ডিফল্ট B মান 3950। অন্যান্য B মানগুলি প্রয়োগের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

TCB-NE কোন যোগাযোগ ইন্টারফেস প্রদান করে?

কন্ট্রোলারটি একটি DB9 সংযোগকারীর সাথে একটি RS-232 ইন্টারফেস ব্যবহার করে এবং 9600 থেকে 115200 bps পর্যন্ত বড হারে ASCII যোগাযোগ কমান্ড সমর্থন করে।

কোন অ্যাপ্লিকেশনগুলি উচ্চ নির্ভুলতার সাথে TCB-NE তাপমাত্রা নিয়ন্ত্রক ব্যবহার করে?

নিয়ামকটি টিইসি-ভিত্তিক তাপ ব্যবস্থাপনা সিস্টেমে ব্যবহৃত হয় যার মধ্যে রয়েছে অপটিক্যাল যোগাযোগ সরঞ্জাম, পরীক্ষাগার যন্ত্র, সেমিকন্ডাক্টর টেস্টিং সিস্টেম এবং ইলেকট্রনিক তাপমাত্রা নিয়ন্ত্রণ অ্যাপ্লিকেশন।
