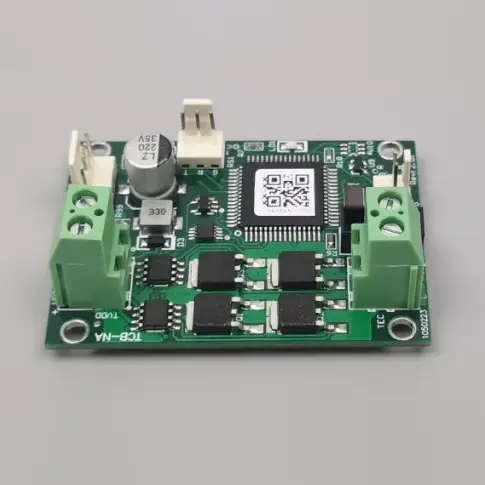

স্ট্যান্ডার্ড কুলারের জন্য এক্স-মেরিটান TCB-NA তাপমাত্রা নিয়ন্ত্রক হল স্ট্যান্ডার্ড থার্মোইলেকট্রিক কুলার (TEC) এর জন্য একটি তাপমাত্রা নিয়ন্ত্রণ মডিউল, যা ঠান্ডা এবং গরম উভয়ই সমর্থন করে। এটি ±0.1°C তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা, 0–10A TEC কারেন্ট এবং -20°C থেকে +100°C এর একটি নিয়ন্ত্রণ পরিসীমা প্রদান করে।
একটি স্ট্যান্ডার্ড ASCII সিরিয়াল ইন্টারফেস, 10K NTC তাপমাত্রা সংবেদন, এবং একটি কমপ্যাক্ট 60 × 42 × 26.5 মিমি কাঠামোর সাথে, TCB-NA শিল্প এবং বাণিজ্যিক তাপ ব্যবস্থাপনা সিস্টেমে সহজবোধ্য একীকরণের জন্য ডিজাইন করা হয়েছে।
|
প্যারামিটার |
স্পেসিফিকেশন |
|
বোর্ড সরবরাহ ভোল্টেজ |
4.5-27V |
|
TEC ভোল্টেজ |
5–27V, ≥ সরবরাহ ভোল্টেজ |
|
TEC বর্তমান |
0-10A |
|
তাপমাত্রা সেন্সর |
10K NTC |
|
ডিফল্ট B মান |
3950 |
|
তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা |
±0.1°C |
|
তাপমাত্রা নির্ভুলতা সেট করুন |
±0.1°C |
|
পরিমাপ পরিসীমা |
-30°C থেকে +147°C |
|
কন্ট্রোল রেঞ্জ |
-20°C থেকে +100°C |
|
ডিফল্ট সেট তাপমাত্রা |
25°C |
|
যোগাযোগ |
ASCII সিরিয়াল ইন্টারফেস |
|
মাত্রা |
60 × 42 × 26.5 মিমি |
এনটিসি বি মান কাস্টমাইজ করা যেতে পারে। একটি ভিন্ন B মান পরম তাপমাত্রা পরিমাপকে প্রভাবিত করে কিন্তু মৌলিক নিয়ন্ত্রণের সঠিকতা পরিবর্তন করে না।
কন্ট্রোলার এনটিসি সেন্সরের মাধ্যমে তাপমাত্রা পরিমাপ করে এবং সেটপয়েন্ট অনুযায়ী TEC দিক সামঞ্জস্য করে। এটি একই মডিউলকে আলাদা কন্ট্রোল হার্ডওয়্যার ছাড়াই হিটিং এবং কুলিং উভয়ই প্রদান করতে দেয়।
ON/OFF কন্ট্রোল পদ্ধতি লেজার ডায়োড এবং পরীক্ষাগার সরঞ্জাম সহ স্ট্যান্ডার্ড TEC অ্যাপ্লিকেশনগুলিতে স্থিতিশীল তাপমাত্রা রক্ষণাবেক্ষণের জন্য ডিজাইন করা হয়েছে।
তাপমাত্রা সেটিংস এবং রিয়েল-টাইম মনিটরিং একটি ASCII সিরিয়াল প্রোটোকলের মাধ্যমে পরিচালিত হতে পারে। সাধারণ সিরিয়াল টুল যেমন উইন্ডোজ হাইপারটার্মিনাল সেটআপ এবং পরীক্ষার সময় ব্যবহার করা যেতে পারে।
ডেডিকেটেড অ্যালার্ম এবং "প্রস্তুত" সংকেতগুলি অপারেটিং-স্থিতি প্রতিক্রিয়া প্রদান করে, যখন TEC শাটডাউন ইনপুট হোস্ট সিস্টেমকে প্রয়োজনে TEC অপারেশন অক্ষম করতে দেয়।
ভোল্টেজ ম্যাচিং খুবই গুরুত্বপূর্ণ কারণ স্ট্যান্ডার্ড কুলারের জন্য TCB-NA টেম্পারেচার কন্ট্রোলার অভ্যন্তরীণ আউটপুট ভোল্টেজ সীমাবদ্ধতা প্রদান করে না। সরবরাহ ভোল্টেজ সংযুক্ত TEC এর রেট ভোল্টেজ অতিক্রম করা উচিত নয়.
উদাহরণস্বরূপ, একটি 12V TEC ব্যবহার করার সময়, সিস্টেম পাওয়ার সাপ্লাই সেই অনুযায়ী নির্বাচন করা উচিত।
কন্ট্রোলারের সুইচিং অপারেশন সংযুক্ত সুইচিং পাওয়ার সাপ্লাইতে লহর বৃদ্ধি করতে পারে। যদি সিস্টেমে বৈদ্যুতিক শব্দ বা ইএমআই-এর প্রতি সংবেদনশীল অন্যান্য বোর্ড থাকে, তাহলে কন্ট্রোলারের জন্য আলাদা পাওয়ার সাপ্লাই বাঞ্ছনীয় হতে পারে।
সংযুক্ত 10K NTC -30°C থেকে +147°C এর একটি নির্দিষ্ট পরিমাপ পরিসীমা সমর্থন করে, যখন সক্রিয় তাপমাত্রা নিয়ন্ত্রণ -20°C থেকে +100°C পর্যন্ত নির্দিষ্ট করা হয়।
নির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা এবং সেট তাপমাত্রা নির্ভুলতা উভয়ই ±0.1°C। NTC সহনশীলতা, সেন্সর স্থাপন, তাপীয় যোগাযোগ, TEC বৈশিষ্ট্য, তাপ অপচয় এবং পরিবেষ্টিত অবস্থার দ্বারা প্রকৃত সিস্টেমের কার্যকারিতাও প্রভাবিত হতে পারে।
কঠোর তাপমাত্রার স্থিতিশীলতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, চূড়ান্ত TEC, সেন্সর, লোড এবং যান্ত্রিক কাঠামোর সাথে পরীক্ষা করা উচিত।
কন্ট্রোলার লেজার ডায়োড সিস্টেমের জন্য একটি স্থিতিশীল তাপীয় পরিবেশ বজায় রাখতে পারে যেখানে তাপমাত্রা সরাসরি অপারেটিং কর্মক্ষমতা প্রভাবিত করে।
এটি ল্যাবরেটরি যন্ত্রগুলির জন্য উপযুক্ত যার জন্য স্ট্যান্ডার্ড থার্মোইলেকট্রিক হিটিং এবং স্থিতিশীল তাপমাত্রা নিয়ন্ত্রণের সাথে শীতল করার প্রয়োজন হয়।
শিল্প সরঞ্জাম সাধারণ-উদ্দেশ্য TEC নিয়ন্ত্রণের জন্য মডিউল ব্যবহার করতে পারে যেখানে কমপ্যাক্ট ইনস্টলেশন, সিরিয়াল যোগাযোগ, এবং খরচ দক্ষতা গুরুত্বপূর্ণ।
খরচ-ভিত্তিক আর্কিটেকচার কন্ট্রোলারকে স্মার্ট অ্যাপ্লায়েন্স উত্পাদন এবং অন্যান্য ভলিউম অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে যার জন্য আদর্শ তাপমাত্রা নিয়ন্ত্রণের প্রয়োজন হয়।
TCB-NA উপযুক্ত যখন প্রজেক্ট মানক তাপমাত্রা নিয়ন্ত্রণ এবং খরচ দক্ষতাকে অগ্রাধিকার দেয়। আরও উন্নত শক্তি ব্যবস্থাপনা বা উচ্চ-স্তরের তাপমাত্রা নিয়ন্ত্রণ ফাংশন প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, TCB-NE সিরিজ আরও উপযুক্ত হতে পারে।
নির্বাচন টিইসি ভোল্টেজ, বর্তমান, লক্ষ্য তাপমাত্রা, নিয়ন্ত্রণের প্রয়োজনীয়তা, দক্ষতা এবং সিস্টেম আর্কিটেকচারের উপর ভিত্তি করে হওয়া উচিত।
অর্ডার করার আগে, ক্রেতাদের অবশ্যই TEC রেটেড ভোল্টেজ, সর্বাধিক বর্তমান, পাওয়ার সাপ্লাই ভোল্টেজ, লক্ষ্য তাপমাত্রা, প্রয়োজনীয় নির্ভুলতা, NTC স্পেসিফিকেশন, যোগাযোগের প্রয়োজনীয়তা এবং অপারেটিং পরিবেশ নিশ্চিত করতে হবে।
X-মেরিটান পিসিবি সমাবেশ এবং চূড়ান্ত ক্রমাঙ্কন কভার করে চীনে নিজস্ব কারখানা পরিচালনা করে। এর ইঞ্জিনিয়ারিং টিম টিইসি ভোল্টেজ ম্যাচিং, পাওয়ার রিপল ম্যানেজমেন্ট এবং কনফিগারেশন প্রয়োজনীয়তার জন্য প্রযুক্তিগত সহায়তা প্রদান করতে পারে। স্ট্যান্ডার্ড কম্পোনেন্ট ইনভেন্টরি এবং বিদেশী লজিস্টিক OEM এবং ভলিউম সংগ্রহ সমর্থন করে।
পাওয়ার সাপ্লাই টিইসি রেটিং এর সাথে সামঞ্জস্যপূর্ণ হতে হবে। TEC ভোল্টেজ অতিক্রম করলে কম্পোনেন্ট ওভারলোড হতে পারে কারণ স্ট্যান্ডার্ড কুলারের জন্য TCB-NA টেম্পারেচার কন্ট্রোলারের কোনো অভ্যন্তরীণ আউটপুট ভোল্টেজ সীমাবদ্ধ নেই।
0-10A বর্তমান স্পেসিফিকেশন টিইসি, ওয়্যারিং, সংযোগকারী এবং পাওয়ার সাপ্লাইয়ের সাথে একসাথে মূল্যায়ন করা উচিত। সম্পূর্ণ থার্মোইলেকট্রিক সিস্টেমের জন্য যথাযথ তাপ অপচয়ও প্রয়োজন।
একই সুইচিং পাওয়ার সাপ্লাইয়ের সাথে অন্যান্য সংবেদনশীল ইলেকট্রনিক্স সংযোগ করার সময়, চূড়ান্ত সিস্টেম ইন্টিগ্রেশনের আগে রিপল এবং ইএমআই পারফরম্যান্স পরীক্ষা করুন।
নিয়ামক 5V থেকে 27V পর্যন্ত TEC ভোল্টেজ সমর্থন করে। TEC ভোল্টেজ অবশ্যই বোর্ড সরবরাহ ভোল্টেজের সমান বা বেশি হতে হবে। যেহেতু TCB-NA এর কোনো অভ্যন্তরীণ আউটপুট ভোল্টেজ সীমাবদ্ধ নেই, তাই পাওয়ার সাপ্লাই অবশ্যই TEC-এর রেট করা ভোল্টেজের বেশি হবে না।
স্ট্যান্ডার্ড কুলারের জন্য TCB-NA তাপমাত্রা নিয়ন্ত্রক একটি TEC বর্তমান পরিসীমা 0-10A সমর্থন করে। প্রকৃত অপারেটিং কারেন্ট টিইসি রেটিং, থার্মাল লোড, ওয়্যারিং, সংযোগকারী এবং পাওয়ার সাপ্লাই ক্ষমতা অনুযায়ী নির্বাচন করা উচিত।
হ্যাঁ। দ্বিমুখী কন্ট্রোল আর্কিটেকচার টিইসিকে গরম এবং শীতল উভয় মোডে কাজ করার অনুমতি দেয়, পরিবর্তিত পরিবেষ্টিত পরিস্থিতিতে লক্ষ্য তাপমাত্রা বজায় রাখা সম্ভব করে।
স্ট্যান্ডার্ড কনফিগারেশন 3950 এর ডিফল্ট B মান সহ একটি 10K NTC ব্যবহার করে। B মানটি অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যেতে পারে। নির্দিষ্ট পরিমাপের পরিসর হল -30°C থেকে +147°C, -20°C থেকে +100°C এর নিয়ন্ত্রণ পরিসীমা সহ।
নিয়ামক তাপমাত্রা সেটিং এবং রিয়েল-টাইম পর্যবেক্ষণের জন্য একটি আদর্শ ASCII সিরিয়াল ইন্টারফেস ব্যবহার করে। এটি হোস্ট কন্ট্রোল সিস্টেমের সাথে একীকরণের জন্য অ্যালার্ম এবং "প্রস্তুত" স্থিতি সংকেত এবং একটি TEC শাটডাউন ইনপুট প্রদান করে।
