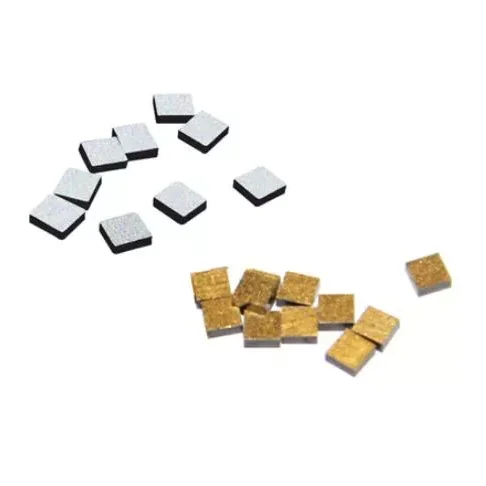

ফিল্ম-প্যাকেজড NTC

এক্স-মেরিটান দ্রুত প্রতিক্রিয়া, স্থিতিশীল তাপ সনাক্তকরণ এবং পরিবেশগত প্রতিরোধের প্রয়োজন ইলেকট্রনিক্সের জন্য কমপ্যাক্ট তাপমাত্রা সংবেদনকারী উপাদানগুলি তৈরি করে। মাল্টিলেয়ার কাঠামো ম্যাঙ্গানিজ এবং নিকেলের মতো ট্রানজিশন মেটাল অক্সাইড ব্যবহার করে, ম্যাগনেট্রন স্পুটারিং দ্বারা তৈরি সংবেদনশীল স্তরের সাথে।

ফিল্ম-প্যাকেজড NTC 3 সেকেন্ডের মধ্যে একটি সাধারণ তাপীয় প্রতিক্রিয়া প্রদান করে, -40°C থেকে +125°C পর্যন্ত কাজ করে এবং এর B মান 3950 K এর বৈশিষ্ট্য রয়েছে৷ এর রাসায়নিকভাবে নিষ্ক্রিয় বাইরের ফিল্মটি অ্যাসিড, ক্ষার এবং জৈব দ্রাবকগুলির প্রতিরোধ প্রদান করে, যা এটিকে শিল্প, চিকিৎসা, স্বয়ংক্রিয় এবং স্বয়ংক্রিয় প্রয়োগের জন্য উপযুক্ত করে তোলে৷

কী স্পেসিফিকেশন

কর্মক্ষমতা

দ্রুত তাপীয় প্রতিক্রিয়া

আনুমানিক 1 J/K এর কম তাপ ক্ষমতা তাপীয় ল্যাগ হ্রাস করে এবং 3 সেকেন্ডের মধ্যে সাধারণ তাপমাত্রা স্থিতিশীল করতে সক্ষম করে। এটি ব্যাটারি পর্যবেক্ষণ, চিকিৎসা যন্ত্র এবং পাওয়ার ইলেকট্রনিক্সের জন্য দরকারী যেখানে দ্রুত তাপমাত্রা পরিবর্তন সনাক্ত করা প্রয়োজন।

প্রশস্ত তাপমাত্রা পরিসীমা

-40°C থেকে +125°C এর অপারেটিং পরিসীমা ঠান্ডা-শুরু অবস্থা, উন্নত পরিবেষ্টিত তাপমাত্রা এবং বারবার তাপীয় পরিবর্তনের সংস্পর্শে থাকা অ্যাপ্লিকেশনগুলিকে সমর্থন করে।

রাসায়নিক প্রতিরোধ

জড় বাইরের ফিল্ম অ্যাসিড, ক্ষার এবং জৈব দ্রাবকগুলির বিরুদ্ধে সংবেদন কাঠামোকে রক্ষা করে। অত্যন্ত ঘনীভূত ক্ষয়কারী বাষ্পের ক্রমাগত এক্সপোজারের জন্য, অ্যাপ্লিকেশন-নির্দিষ্ট বৈধতা সুপারিশ করা হয়।

নির্ভুলতা এবং প্রতিরোধ

তাপমাত্রা নির্ভুলতা

উপলব্ধ পণ্য তথ্য একটি সর্বজনীন নির্ভুলতা নির্দিষ্টকরণ সংজ্ঞায়িত করে না যেমন ±1°C বা ±0.5°C। প্রকৃত সিস্টেমের নির্ভুলতা প্রতিরোধ সহনশীলতা, বি-মান সহনশীলতা, সার্কিট ডিজাইন, ADC রেজোলিউশন, ইনস্টলেশন এবং ক্রমাঙ্কনের উপর নির্ভর করে।

±1°C বা ±0.5°C প্রয়োজনের প্রকল্পগুলির জন্য, RFQ-এর সময় লক্ষ্যের নির্ভুলতা নির্দিষ্ট করা উচিত যাতে X-মেরিটান উপযুক্ত কনফিগারেশনের মূল্যায়ন করতে পারে।

প্রতিরোধের বিকল্প

প্রতিরোধের মান পরিমাপ সার্কিট এবং লক্ষ্য তাপমাত্রা পরিসীমা অনুযায়ী নির্বাচন করা উচিত। সাধারণ NTC কনফিগারেশনগুলির মধ্যে 10kΩ, 47kΩ এবং 100kΩ অন্তর্ভুক্ত রয়েছে, যখন নির্বাচিত X-মেরিটান মডেলের জন্য সঠিক উপলব্ধ মান এবং সহনশীলতা নিশ্চিত করা উচিত।

উপরের মানগুলি সার্বজনীন নির্দিষ্টকরণের পরিবর্তে নির্বাচনের উদাহরণ। চূড়ান্ত পরামিতিগুলি প্রযোজ্য ডেটাশিটের সাথে নিশ্চিত করা উচিত।

সেন্সর তুলনা

প্রযুক্তির তুলনা

নির্দিষ্ট তাপমাত্রা সীমার মধ্যে কমপ্যাক্ট ইলেকট্রনিক সিস্টেমের জন্য, পাতলা-ফিল্ম কাঠামো দ্রুত প্রতিক্রিয়া, ছোট আকার এবং সহজ সার্কিট একীকরণের একটি ব্যবহারিক সমন্বয় অফার করে।

আবেদন এলাকা

শিল্প সরঞ্জাম

ফিল্ম-প্যাকেজড NTC মোটর, ট্রান্সফরমার এবং পাওয়ার সাপ্লাই সরঞ্জামের তাপমাত্রা নিরীক্ষণ করতে পারে। এর বিস্তৃত অপারেটিং পরিসীমা এবং দ্রুত প্রতিক্রিয়া রিয়েল-টাইম তাপ পর্যবেক্ষণ সমর্থন করে।

মেডিকেল ডিভাইস

ডিজিটাল থার্মোমিটার এবং ডায়াগনস্টিক সরঞ্জাম কম তাপ ক্ষমতা এবং দ্রুত তাপ প্রতিক্রিয়া থেকে উপকৃত হতে পারে। কঠোর নির্ভুলতার প্রয়োজনীয়তা সহ মেডিকেল অ্যাপ্লিকেশনগুলির জন্য, সম্পূর্ণ পরিমাপ সিস্টেমটি বৈধ হওয়া উচিত।

কনজিউমার ইলেকট্রনিক্স

স্লিম স্ট্রাকচার স্মার্টফোন, পরিধানযোগ্য ডিভাইস, ব্যাটারি ম্যানেজমেন্ট সিস্টেম এবং অন্যান্য উচ্চ-ঘনত্বের সমাবেশগুলির জন্য উপযুক্ত যেখানে ইনস্টলেশন স্থান সীমিত।

স্বয়ংচালিত ইলেকট্রনিক্স

সেন্সরটি ইঞ্জিনের বগি এবং ব্যাটারি প্যাক পর্যবেক্ষণের জন্য ব্যবহার করা যেতে পারে। Mn/Ni/Co অক্সাইড কাঠামোটি তাপমাত্রার তারতম্য এবং তাপীয় চাপ জড়িত অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।

ইন্টিগ্রেশন নোট

স্ব-উষ্ণায়ন

অপারেটিং কারেন্ট নির্দিষ্ট সীমার মধ্যে থাকা উচিত। অতিরিক্ত স্রোত স্ব-উষ্ণতা সৃষ্টি করতে পারে এবং তাপমাত্রা পরিমাপের ত্রুটিগুলি প্রবর্তন করতে পারে।

যান্ত্রিক হ্যান্ডলিং

ইনস্টলেশনের সময় ফিল্ম বডিতে তীক্ষ্ণ নমন, অত্যধিক চাপ বা প্রসার্য চাপ এড়িয়ে চলুন। পাতলা কার্যকরী স্তর নিয়ন্ত্রিত হ্যান্ডলিং প্রয়োজন.

সোল্ডারিং

মাল্টিলেয়ার স্ট্রাকচারে থার্মাল শক কমাতে একটি উপযুক্ত ইন্ডাস্ট্রি-স্ট্যান্ডার্ড সোল্ডারিং প্রোফাইল ব্যবহার করুন। উৎপাদন সোল্ডারিং শর্ত গণ উত্পাদন আগে যাচাই করা উচিত.

RFQ প্রয়োজনীয়তা

OEM এবং বাল্ক সংগ্রহের জন্য, ক্রেতাদের প্রয়োজনীয় প্রতিরোধের মান, প্রতিরোধ সহনশীলতা, B মান, অপারেটিং তাপমাত্রা, লক্ষ্য নির্ভুলতা, প্রতিক্রিয়া সময়, মাত্রা, সংযোগ পদ্ধতি, অ্যাপ্লিকেশন পরিবেশ এবং আনুমানিক পরিমাণ প্রদান করা উচিত।

উদাহরণস্বরূপ, একটি RFQ নির্দিষ্ট করতে পারে: 10kΩ বা 100kΩ নামমাত্র প্রতিরোধ, ±1% সহনশীলতা, -40°C থেকে +125°C অপারেশন, এবং ±0.5°C সিস্টেমের নির্ভুলতা। X-মেরিটান তখন প্রকৃত অ্যাপ্লিকেশন অনুযায়ী উপযুক্ত কনফিগারেশন মূল্যায়ন করতে পারে।

এক্স-মেরিটান ইলেকট্রনিক নির্মাতা এবং OEM প্রকল্পগুলির জন্য তাপমাত্রা সংবেদন প্রয়োজনীয়তা সমর্থন করে, যার মধ্যে অ্যাপ্লিকেশন-নির্দিষ্ট প্রতিরোধ, সহনশীলতা, মাত্রা এবং কর্মক্ষমতা প্রয়োজনীয়তা রয়েছে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

কি প্রতিরোধের মান উপলব্ধ?

সাধারণ NTC প্রতিরোধের বিকল্পগুলির মধ্যে রয়েছে 10kΩ, 47kΩ, এবং 100kΩ। উপলব্ধ প্রতিরোধের মান, সহনশীলতা, এবং B মান নির্বাচিত X-মেরিটান মডেল এবং প্রয়োগের প্রয়োজনীয়তা অনুযায়ী নিশ্চিত করা উচিত।

NTC কি ±1°C বা ±0.5°C নির্ভুলতা অর্জন করতে পারে?

চূড়ান্ত তাপমাত্রার নির্ভুলতা প্রতিরোধ সহনশীলতা, বি-মান সহনশীলতা, সার্কিট ডিজাইন, ADC রেজোলিউশন, ইনস্টলেশন এবং ক্রমাঙ্কনের উপর নির্ভর করে। ±1°C বা ±0.5°C সিস্টেম নির্ভুলতা প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য, X-মেরিটান গ্রাহকের প্রয়োজনীয়তার উপর ভিত্তি করে উপযুক্ত কনফিগারেশন মূল্যায়ন করতে পারে।

অপারেটিং তাপমাত্রা পরিসীমা কি?

নির্দিষ্ট অপারেটিং তাপমাত্রা পরিসীমা হল -40°C থেকে +125°C, সেন্সরটিকে অনেক শিল্প, স্বয়ংচালিত, ব্যাটারি, চিকিৎসা এবং ভোক্তা ইলেকট্রনিক্স অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।

তাপমাত্রার পরিবর্তনে সেন্সর কত দ্রুত সাড়া দেয়?

সাধারণ তাপ প্রতিক্রিয়া সময় হল ≤3 সেকেন্ড। প্রকৃত প্রতিক্রিয়া ইনস্টলেশন পদ্ধতি, তাপীয় যোগাযোগ, বায়ুপ্রবাহ এবং পার্শ্ববর্তী পরিবেশের উপর নির্ভর করে পরিবর্তিত হতে পারে।

এক্স-মেরিটান কি কাস্টমাইজড এনটিসি কনফিগারেশন সরবরাহ করতে পারে?

হ্যাঁ। OEM এবং বাল্ক প্রকল্পগুলির জন্য, গ্রাহকরা কনফিগারেশন মূল্যায়নের জন্য প্রতিরোধের মান, সহনশীলতা, B মান, তাপমাত্রা পরিসীমা, নির্ভুলতা লক্ষ্য, মাত্রা, সংযোগ পদ্ধতি এবং অন্যান্য অ্যাপ্লিকেশন প্রয়োজনীয়তা নির্দিষ্ট করতে পারেন।
