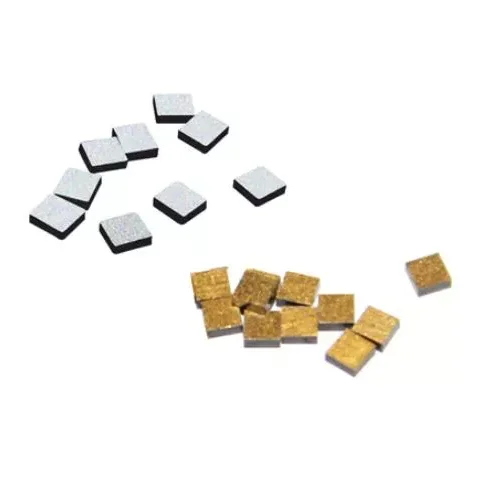

নিম্ন-তাপমাত্রা NTC

X-মেরিটান থেকে নিম্ন-তাপমাত্রার NTC থার্মিস্টরগুলি নিম্ন-তাপমাত্রা এবং ক্রায়োজেনিক পরিবেশে তাপমাত্রা সংবেদনের জন্য ডিজাইন করা হয়েছে যেখানে একটি সংজ্ঞায়িত প্রতিরোধ-তাপমাত্রার প্রতিক্রিয়া প্রয়োজন। সংবেদনকারী উপাদানটি ধাতব অক্সাইডের একটি সিন্টারযুক্ত যৌগ থেকে তৈরি করা হয়, যা প্রতিরোধের বৈচিত্রের মাধ্যমে তাপমাত্রার পরিবর্তনগুলি সনাক্ত করতে প্রয়োজনীয় নেতিবাচক তাপমাত্রা সহগ প্রদান করে।

থার্মিস্টরটি ক্রায়োজেনিক তরল স্তর সনাক্তকরণ, মোটর উইন্ডিং তাপমাত্রা পর্যবেক্ষণ, নতুন শক্তি সরঞ্জাম, শিল্প অটোমেশন এবং বিশেষায়িত পরীক্ষাগার বা চিকিৎসা ব্যবস্থা সহ অ্যাপ্লিকেশনগুলির জন্য কনফিগার করা যেতে পারে। প্রতিরোধের বৈশিষ্ট্য, সেন্সরের মাত্রা, এনক্যাপসুলেশন, সীসা তার এবং অন্যান্য বৈশিষ্ট্যগুলি সরঞ্জামের প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেওয়া যেতে পারে।

নেতিবাচক তাপমাত্রা সহগ নীতি

NTC মানে নেতিবাচক তাপমাত্রা সহগ। এর মৌলিক বৈশিষ্ট্য হল বৈদ্যুতিক রোধ তাপমাত্রার সাথে বিপরীতভাবে পরিবর্তিত হয়।

নিম্ন তাপমাত্রা → উচ্চ প্রতিরোধ

উচ্চ তাপমাত্রা → নিম্ন প্রতিরোধ

যখন পার্শ্ববর্তী তাপমাত্রা পরিবর্তিত হয়, তখন sintered ধাতব-অক্সাইড সেন্সিং উপাদানের প্রতিরোধ সেই অনুযায়ী পরিবর্তিত হয়। পরিমাপ সার্কিট এই প্রতিরোধের পরিমাপ করে এবং থার্মিস্টরের নির্দিষ্ট প্রতিরোধ-তাপমাত্রার (R/T) বৈশিষ্ট্যের সাথে তুলনা করে তাপমাত্রা নির্ধারণ করে।

বৈদ্যুতিক বৈশিষ্ট্য

থার্মিস্টারের বৈদ্যুতিক আচরণ তার প্রতিরোধ-তাপমাত্রার সম্পর্ক এবং নির্দিষ্ট পরামিতিগুলির সাথে যুক্ত সহনশীলতা দ্বারা সংজ্ঞায়িত করা হয়।

নির্বাচিত কনফিগারেশনের জন্য প্রযোজ্য পণ্য স্পেসিফিকেশন বা পরীক্ষার ডেটা থেকে প্রকৃত মান নেওয়া উচিত। নিম্ন-তাপমাত্রার প্রয়োগের জন্য, বৈদ্যুতিক বৈশিষ্ট্যগুলিকে শুধুমাত্র 25 ডিগ্রি সেলসিয়াস প্রতিরোধের মান থেকে না করে প্রকৃত সেন্সিং পরিসর জুড়ে মূল্যায়ন করা উচিত।

ক্রায়োজেনিক লিকুইড লেভেল ডিটেকশন

থার্মিস্টারকে তরল নাইট্রোজেন এবং তরল অক্সিজেনের মতো ক্রায়োজেনিক মিডিয়াতে তরল স্তর সনাক্তকরণের জন্য কনফিগার করা যেতে পারে।

সনাক্তকরণের নীতিটি সেন্সিং উপাদানের চারপাশে তাপীয় অবস্থার পরিবর্তনের উপর ভিত্তি করে। যখন উপাদানটি তরল-আচ্ছাদিত এবং বাষ্প-উন্মুক্ত অবস্থার মধ্যে পরিবর্তিত হয়, তখন এর প্রতিরোধের পরিবর্তন হয়। একটি পরিমাপ বা নিয়ন্ত্রণ সার্কিট সংশ্লিষ্ট তরল-স্তরের অবস্থা সনাক্ত করতে এই প্রতিরোধের বৈচিত্রটি ব্যবহার করতে পারে।

এই অ্যাপ্লিকেশনের জন্য, সেন্সিং অবস্থান, লক্ষ্য তাপমাত্রা পরিসীমা, R/T বৈশিষ্ট্য, এনক্যাপসুলেশন এবং ইনস্টলেশন পদ্ধতি একসাথে বিবেচনা করা প্রয়োজন। কনফিগারেশনটি প্রকৃত মাধ্যম এবং সরঞ্জাম কাঠামোর বিরুদ্ধেও মূল্যায়ন করা উচিত, বিশেষত ক্রায়োজেনিক তরল যুক্ত অ্যাপ্লিকেশনগুলির জন্য।

মোটর উইন্ডিং তাপমাত্রা পর্যবেক্ষণ

অপারেশন চলাকালীন তাপমাত্রার পরিবর্তনগুলি নিরীক্ষণ করতে থার্মিস্টরটিকে মোটর উইন্ডিংয়ের মধ্যে এম্বেড করা যেতে পারে।

উইন্ডিংয়ের কাছাকাছি ইনস্টল করা, NTC একটি তাপমাত্রা-নির্ভর বৈদ্যুতিক সংকেত প্রদান করে যা একটি সুরক্ষা বা নিয়ন্ত্রণ সার্কিটের সাথে সংযুক্ত হতে পারে। উইন্ডিং তাপমাত্রার পরিবর্তনগুলি সংশ্লিষ্ট প্রতিরোধের পরিবর্তনগুলি তৈরি করে, যা সিস্টেমকে অস্বাভাবিক তাপীয় অবস্থা সনাক্ত করতে এবং প্রয়োজনীয় পর্যবেক্ষণ বা সুরক্ষা প্রতিক্রিয়া শুরু করতে দেয়।

মোটর অ্যাপ্লিকেশনের জন্য সেন্সরের মাত্রা, নিরোধক প্রয়োজনীয়তা, লিড-ওয়্যার নির্মাণ, প্রতিরোধের বৈশিষ্ট্য এবং ইনস্টলেশন অবস্থানের যত্ন সহকারে বিবেচনা করা প্রয়োজন। প্রয়োজনীয় বৈদ্যুতিক নিরোধক এবং সংযোগ ব্যবস্থা বজায় রাখার সময় সেন্সরটি অবশ্যই উপলব্ধ ওয়াইন্ডিং স্পেসের মধ্যে ফিট হতে হবে।

অন্যান্য আবেদন এলাকা

থার্মিস্টারকে এমন সরঞ্জামগুলিতেও একত্রিত করা যেতে পারে যেখানে প্রক্রিয়া নিয়ন্ত্রণ, সুরক্ষা বা তাপ ব্যবস্থাপনার জন্য নিম্ন-তাপমাত্রার প্রতিক্রিয়া প্রয়োজন।

প্রযোজ্য এলাকায় নতুন শক্তি সরঞ্জাম, শিল্প অটোমেশন সিস্টেম, পরীক্ষাগার সরঞ্জাম, চিকিৎসা কুলিং সিস্টেম, এবং বিশেষ কুলিং মডিউল অন্তর্ভুক্ত। উপযুক্ত কনফিগারেশন অপারেটিং তাপমাত্রা, বৈদ্যুতিক ইন্টারফেস, ইনস্টলেশন অবস্থা এবং প্রয়োজনীয় সেন্সিং বৈশিষ্ট্যের উপর নির্ভর করে।

উত্পাদন এবং গুণমান নিশ্চিতকরণ

X-Meritan-এর সেমিকন্ডাক্টর তাপ ব্যবস্থাপনায় 10 বছরেরও বেশি অভিজ্ঞতা রয়েছে, যার মধ্যে উপাদানের উন্নয়ন, উপাদান উত্পাদন, সমাবেশ, পরীক্ষা এবং তাপ ব্যবস্থাপনা সমাধান নকশা অন্তর্ভুক্ত রয়েছে।

এর উত্পাদন এবং পরীক্ষার সুবিধাগুলি সোল্ডারিং, রিফ্লো, ডিসপেনসিং, কাটিং, সিলিং, কিউরিং এবং প্রিন্টিং সহ প্রক্রিয়াগুলিকে সমর্থন করে। থার্মিস্টরের গুণমান মূল্যায়নের মধ্যে উপাদান পরিদর্শন, উপাদান উত্পাদন, সিন্টারিং, এনক্যাপসুলেশন, বৈদ্যুতিক পরীক্ষা, R/T পরীক্ষা, মাত্রিক পরিদর্শন এবং প্রযোজ্য পণ্যের প্রয়োজনীয়তা অনুসারে চূড়ান্ত যাচাই অন্তর্ভুক্ত থাকতে পারে।

একটি সাধারণ উত্পাদন এবং পরিদর্শন ক্রম হল:

উপাদান প্রস্তুতি → উপাদান উত্পাদন → সিন্টারিং → এনক্যাপসুলেশন → বৈদ্যুতিক পরীক্ষা → আর/টি পরীক্ষা → চূড়ান্ত পরিদর্শন

কোম্পানির মান ব্যবস্থাপনা সিস্টেম ISO 9001:2015-এ প্রত্যয়িত। প্রযোজ্য পণ্য এবং কনফিগারেশনের জন্য RoHS এবং REACH সম্মতি প্রদান করা যেতে পারে।

গ্রাহকের অঙ্কন এবং নমুনাগুলি বিকাশের রেফারেন্স হিসাবেও ব্যবহার করা যেতে পারে যখন একটি স্ট্যান্ডার্ড কনফিগারেশন লক্ষ্য সরঞ্জামের প্রয়োজনীয়তা পূরণ করে না। প্রয়োজনীয় বৈদ্যুতিক এবং যান্ত্রিক বৈশিষ্ট্যগুলি নিশ্চিত করতে ভলিউম উত্পাদনের আগে নমুনা যাচাইকরণ সম্পন্ন করা যেতে পারে।

FAQ

NTC মানে কি?

NTC মানে নেতিবাচক তাপমাত্রা সহগ। একটি এনটিসি থার্মিস্টরের একটি প্রতিরোধ ক্ষমতা থাকে যা তাপমাত্রা বৃদ্ধির সাথে সাথে হ্রাস পায় এবং তাপমাত্রা হ্রাসের সাথে সাথে বৃদ্ধি পায়। এই অনুমানযোগ্য সম্পর্ক উপাদানটিকে তাপমাত্রা পরিমাপ, পর্যবেক্ষণ এবং সুরক্ষার জন্য ব্যবহার করার অনুমতি দেয়।

একটি NTC-তে R25 এবং B মান কী নির্দেশ করে?

R25 হল 25°C এ পরিমাপ করা নামমাত্র রোধ, যখন B মান একটি নির্দিষ্ট তাপমাত্রা পরিসীমার উপর প্রতিরোধ-তাপমাত্রার সম্পর্ককে বর্ণনা করে। একটি থার্মিস্টর মূল্যায়ন করার সময় উভয়ই প্রযোজ্য R/T বৈশিষ্ট্যের সাথে একসাথে ব্যবহার করা হয়।

তরল নাইট্রোজেন বা তরল অক্সিজেন স্তর সনাক্তকরণের জন্য একটি NTC ব্যবহার করা যেতে পারে?

একটি এনটিসি ক্রায়োজেনিক তরল স্তর সনাক্তকরণের জন্য কনফিগার করা যেতে পারে যখন এর প্রতিরোধ-তাপমাত্রার বৈশিষ্ট্য, প্যাকেজিং, ইনস্টলেশন অবস্থান এবং বৈদ্যুতিক ইন্টারফেস অ্যাপ্লিকেশনের জন্য উপযুক্ত। চূড়ান্ত কনফিগারেশনটি প্রয়োজনীয় অপারেটিং তাপমাত্রা, মাঝারি এবং সরঞ্জামের অবস্থার বিরুদ্ধে যাচাই করা উচিত।

একটি নিম্ন-তাপমাত্রা NTC কে কি মোটর উইন্ডিং-এ এম্বেড করা যায়?

হ্যাঁ। একটি থার্মিস্টার এমবেডেড মোটর-ওয়াইন্ডিং তাপমাত্রা পর্যবেক্ষণের জন্য ডিজাইন করা যেতে পারে যখন এর মাত্রা, নিরোধক, সীসা কনফিগারেশন, তাপমাত্রা পরিসীমা এবং বৈদ্যুতিক বৈশিষ্ট্যগুলি মোটর কাঠামোর সাথে সামঞ্জস্যপূর্ণ হয়।
