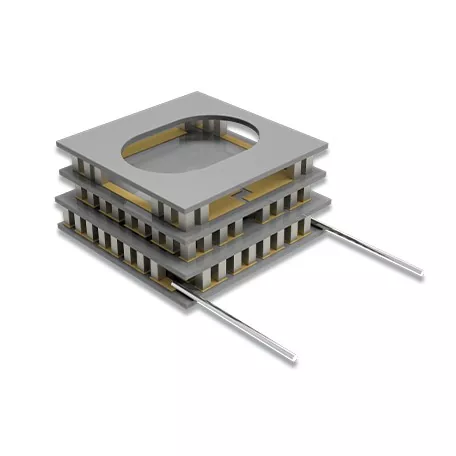

দুই-পর্যায়ের থার্মোইলেকট্রিক কুলার

X-মেরিটান-এর টু-স্টেজ থার্মোইলেকট্রিক কুলার একটি দুই-পর্যায়ের সিরিজ কাঠামো ব্যবহার করে যেখানে প্রথম থার্মোইলেকট্রিক পর্যায়টি দ্বিতীয়টির জন্য একটি মধ্যবর্তী শীতল পর্যায় প্রদান করে। উপযুক্ত অপারেটিং অবস্থার অধীনে, এই ক্যাসকেড কনফিগারেশনটি একটি একক-পর্যায়ের TEC এর চেয়ে বেশি তাপমাত্রার পার্থক্য অর্জন করতে পারে।

মডিউলগুলি সলিড-স্টেট থার্মোইলেকট্রিক উপাদান এবং ডিসি শক্তি ব্যবহার করে, কোন কম্প্রেসার বা অন্যান্য চলমান যান্ত্রিক অংশ ছাড়াই। তারা স্থানীয় তাপমাত্রা নিয়ন্ত্রণের জন্য উপযুক্ত যেখানে কমপ্যাক্ট নির্মাণ, কম কম্পন এবং নিয়ন্ত্রিত নিম্ন-তাপমাত্রা অপারেশন প্রয়োজন।

দ্বি-পর্যায়ের কাঠামো

একটি দ্বি-পর্যায়ের TEC একটি মধ্যবর্তী তাপীয় ইন্টারফেসের মাধ্যমে সংযুক্ত দুটি থার্মোইলেকট্রিক পর্যায় নিয়ে গঠিত:

কোল্ড সাইড → প্রথম পর্যায় → মধ্যবর্তী ইন্টারফেস → দ্বিতীয় পর্যায় → হট সাইড

প্রথম পর্যায় নিয়ন্ত্রিত এলাকা থেকে তাপ অপসারণ করে, যখন দ্বিতীয় পর্যায়টি উত্তপ্ত দিকে তাপ স্থানান্তর করে। দ্বিতীয় পর্যায় তাই প্রথম পর্যায় থেকে স্থানান্তরিত তাপ এবং সেইসাথে মডিউলে বৈদ্যুতিক ইনপুট পরিচালনা করে।

অর্জনযোগ্য তাপমাত্রার পার্থক্য তাপীয় লোড, হট-সাইড তাপমাত্রা, অপারেটিং কারেন্ট এবং তাপ-প্রত্যাখ্যান অবস্থার উপর নির্ভর করে।

মডিউল গঠন

সিরামিক সাবস্ট্রেট

অ্যালুমিনিয়াম অক্সাইড (Al₂O₃) সিরামিক সাবস্ট্রেটগুলি থার্মোইলেকট্রিক মডিউলের জন্য বৈদ্যুতিক নিরোধক এবং কাঠামোগত সহায়তা প্রদান করে যখন তাপবিদ্যুৎ উপাদান এবং বহিরাগত তাপ ব্যবস্থার মধ্যে তাপীয় পৃষ্ঠগুলি গঠন করে।

P-N তাপবিদ্যুৎ উপাদান

পি-টাইপ এবং এন-টাইপ সেমিকন্ডাক্টর উপাদানগুলি থার্মোইলেকট্রিক কোর গঠন করে এবং শীতল করার জন্য প্রয়োজনীয় বৈদ্যুতিক এবং তাপীয় রূপান্তর প্রদান করে। এক্স-মেরিটান পরিবেষ্টিত এবং নিম্ন-তাপমাত্রার তাপমাত্রা-নিয়ন্ত্রণ অ্যাপ্লিকেশনের জন্য Bi₂Te₃-ভিত্তিক থার্মোইলেকট্রিক উপকরণ ব্যবহার করে।

ইন্টারমিডিয়েট থার্মাল ইন্টারফেস

দুটি তাপবিদ্যুৎ পর্যায় যান্ত্রিকভাবে এবং তাপগতভাবে একটি মধ্যবর্তী ইন্টারফেসের মাধ্যমে সংযুক্ত। সম্পূর্ণ মডিউল ডিজাইন করার সময় এর তাপীয় এবং যান্ত্রিক বৈশিষ্ট্যগুলি বিবেচনা করা প্রয়োজন।

ডিসি পাওয়ার সংযোগ

মডিউলটি একটি সরাসরি-বর্তমান শক্তি উৎস থেকে কাজ করে। বৈদ্যুতিক কনফিগারেশন, পাওয়ার লিড এবং অপারেটিং শর্তগুলি মডিউল গঠন এবং প্রয়োগের প্রয়োজনীয়তা অনুসারে নির্ধারিত হয়।

থার্মোইলেকট্রিক উপাদান

এক্স-মেরিট্যানের থার্মোইলেক্ট্রিক উপাদানের উন্নয়ন, উৎপাদন, উপাদান উত্পাদন, সমাবেশ এবং পরীক্ষা কভার করার ক্ষমতা রয়েছে। এর TEC উপাদানগুলি এক্সট্রুড Bi₂Te₃-Sb₂Te₃-ভিত্তিক উপকরণ ব্যবহার করে।

এক্সট্রুশন প্রক্রিয়াটি একটি ঘন, টেক্সচারযুক্ত কাঠামো তৈরি করতে উচ্চ-চাপের প্লাস্টিকের বিকৃতি প্রয়োগ করে। এটি পরবর্তী কাটা এবং পাতলা করার প্রক্রিয়াগুলিকে সমর্থন করে এবং ছোট তাপবিদ্যুৎ উপাদানগুলির উত্পাদনের অনুমতি দেয়।

চূড়ান্ত উপাদান গ্রেড এবং উপাদান মাত্রা মডিউল গঠন এবং উত্পাদন প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা হয়.

দুই-পর্যায় বনাম একক-পর্যায়ের TECs

একটি দ্বি-পর্যায়ের কনফিগারেশন সাধারণত বিবেচনা করা হয় যখন প্রয়োজনীয় তাপমাত্রার পার্থক্য একটি একক-পর্যায়ের নকশার ব্যবহারিক পরিসীমা অতিক্রম করে।

অ্যাপ্লিকেশন

ইনফ্রারেড সনাক্তকরণ

 টু-স্টেজ থার্মোইলেকট্রিক কুলার ইনফ্রারেড ডিটেক্টর এবং সংশ্লিষ্ট সেন্সিং উপাদানগুলির জন্য স্থানীয় তাপমাত্রা নিয়ন্ত্রণ প্রদান করতে পারে যেখানে একটি বড় তাপমাত্রার পার্থক্য প্রয়োজন।

সিসিডি সেন্সর কুলিং

সিসিডি-ভিত্তিক ইমেজিং সিস্টেমের জন্য, থার্মোইলেকট্রিক কুলিং একটি নিয়ন্ত্রিত অপারেটিং তাপমাত্রায় সেন্সরকে বজায় রাখতে পারে যেখানে তাপ প্রয়োজনীয়তা একটি একক-পর্যায়ের মডিউলের ব্যবহারিক পরিসীমা অতিক্রম করে।

মহাকাশ এবং স্যাটেলাইট যোগাযোগ

থার্মোইলেকট্রিক মডিউলগুলির কঠিন-রাষ্ট্র নির্মাণকে মহাকাশ এবং উপগ্রহ যোগাযোগ সরঞ্জামের জন্য বিবেচনা করা যেতে পারে যেখানে সরঞ্জামের স্থাপত্য, উপলব্ধ স্থান এবং কম্পনের প্রয়োজনীয়তাগুলি প্রচলিত যান্ত্রিক কুলিং সিস্টেমের ব্যবহারকে সীমাবদ্ধ করে।

চিকিৎসা ও পরীক্ষাগার সরঞ্জাম

দ্বি-পর্যায়ের থার্মোইলেকট্রিক প্রযুক্তি জৈব রাসায়নিক বিশ্লেষণ সরঞ্জাম এবং পরীক্ষাগারের ঠান্ডা পর্যায়ে প্রয়োগ করা যেতে পারে যার জন্য নিয়ন্ত্রিত নিম্ন-তাপমাত্রার অবস্থার প্রয়োজন হয়।

ইলেকট্রনিক উপাদান পরীক্ষা

TEC মডিউলগুলি ইলেকট্রনিক উপাদান এবং অন্যান্য তাপমাত্রা-সংবেদনশীল ডিভাইসগুলির নিম্ন-তাপমাত্রার বৈশিষ্ট্যগত পরীক্ষার জন্য একটি নিয়ন্ত্রিত তাপীয় পরিবেশ প্রদান করতে পারে।

কাস্টম উন্নয়ন

X-মেরিটান গ্রাহকের অঙ্কন, নমুনা, মাত্রা এবং আবেদনের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড থার্মোইলেকট্রিক মডিউল সমর্থন করে।

একটি সাধারণ উন্নয়ন প্রক্রিয়া হল:

প্রয়োজনীয়তা পর্যালোচনা → কাঠামো নকশা → নমুনা উত্পাদন → কর্মক্ষমতা মূল্যায়ন → নিশ্চিতকরণ → উত্পাদন

নতুন ডিজাইনের জন্য, মূল ইঞ্জিনিয়ারিং ইনপুটগুলির মধ্যে রয়েছে লক্ষ্য তাপমাত্রা পরিসীমা, তাপীয় লোড, উপলব্ধ ইনস্টলেশন স্থান, পাওয়ার শর্ত এবং হট-সাইড তাপ-প্রত্যাখ্যান পদ্ধতি।

উত্পাদন এবং গুণমান

এক্স-মেরিটান দলের অর্ধপরিবাহী তাপ ব্যবস্থাপনায় 10 বছরেরও বেশি অভিজ্ঞতা রয়েছে, যার ক্ষমতা থার্মোইলেকট্রিক উপাদান উন্নয়ন, উপাদান উত্পাদন, সমাবেশ এবং পরীক্ষার কভার করে।

উৎপাদন সরঞ্জামের মধ্যে রয়েছে সোল্ডারিং, রিফ্লো, ডিসপেনসিং, কাটিং, সিলিং, কিউরিং এবং প্রিন্টিং সরঞ্জাম, ডেডিকেটেড অ্যাসেম্বলি এবং টেস্টিং সুবিধা দ্বারা সমর্থিত।

মান ব্যবস্থাপনা সিস্টেম ISO 9001:2015 অনুসরণ করে। RoHS এবং REACH কমপ্লায়েন্স ডকুমেন্টেশন প্রযোজ্য পণ্য এবং কনফিগারেশনের জন্য উপলব্ধ, সরবরাহকৃত মডিউল অনুযায়ী নির্দিষ্ট ডকুমেন্টেশন নিশ্চিত করা হয়েছে।

নির্বাচন তথ্য

ইঞ্জিনিয়ারিং মূল্যায়ন এবং TEC নির্বাচনের জন্য, নিম্নলিখিত তথ্যগুলি দরকারী:

একটি পণ্য অঙ্কন, বিদ্যমান মডিউল, বা পরীক্ষার ডেটাও প্রদান করা যেতে পারে যখন নতুন মডিউলটি একটি বিদ্যমান নকশা প্রতিস্থাপন বা মেলে।

FAQ

কেন একটি একক-পর্যায়ের নকশার পরিবর্তে একটি দ্বি-পর্যায়ের TEC ব্যবহার করবেন?

দ্বি-পর্যায়ের থার্মোইলেকট্রিক কুলারগুলিকে বিবেচনা করা হয় যখন একটি একক-পর্যায়ের মডিউল নির্দিষ্ট থার্মাল লোড এবং হট-সাইড তাপমাত্রার অধীনে প্রয়োজনীয় কোল্ড-সাইড শর্ত প্রদান করতে পারে না।

একটি দুই-পর্যায়ের TEC কি 0°C এর নিচে কাজ করতে পারে?

হ্যাঁ। মডিউল ডিজাইন, হিট লোড, হট-সাইড কন্ডিশন এবং কন্ট্রোল সিস্টেম প্রয়োজনীয় তাপমাত্রা পরিসরের জন্য উপযুক্ত হলে 0°C এর নিচে সাব-অ্যাম্বিয়েন্ট অপারেশন সম্ভব।

একটি দ্বি-পর্যায় TEC নির্বাচন করতে কি তথ্য প্রয়োজন?

টার্গেট কোল্ড সাইড টেম্পারেচার, হট-সাইড টেম্পারেচার, হিট লোড, উপলভ্য মাত্রা, পাওয়ার সাপ্লাই, এবং হিট-প্রত্যাখ্যান পদ্ধতি নির্বাচনের জন্য ব্যবহৃত প্রধান প্যারামিটারগুলির মধ্যে রয়েছে।

এক্স-মেরিটান দুই-পর্যায়ের TEC মডিউল কাস্টমাইজ করতে পারে?

হ্যাঁ। X-মেরিটান গ্রাহকের অঙ্কন, নমুনা, মাত্রিক প্রয়োজনীয়তা, বৈদ্যুতিক অবস্থা এবং প্রয়োগের প্রয়োজনীয়তা অনুসারে মডিউলগুলি বিকাশ করতে পারে।
