এনটিসি তাপবিদরা একটি নেতিবাচক তাপমাত্রা সহগ বৈশিষ্ট্য ব্যবহার করে, যার অর্থ তাপমাত্রা পরিবর্তনের সাথে সাথে তাদের প্রতিরোধের পরিবর্তন হয়। একটি সেন্সিং সার্কিটে, নিরীক্ষণ এবং নিয়ন্ত্রণের জন্য প্রতিরোধের পরিবর্তনকে তাপমাত্রার তথ্যে রূপান্তর করা যেতে পারে।
চিপ অ্যাপ্লিকেশনের জন্য, R25, B মান, প্রতিরোধ সহনশীলতা, চিপের মাত্রা এবং ইলেক্ট্রোড গঠন সরাসরি সার্কিট ম্যাচিং এবং সমাবেশকে প্রভাবিত করে। R25 25°C এ নামমাত্র প্রতিরোধকে বোঝায়, যখন B মান থার্মিস্টরের প্রতিরোধ-তাপমাত্রার বৈশিষ্ট্য বর্ণনা করে।

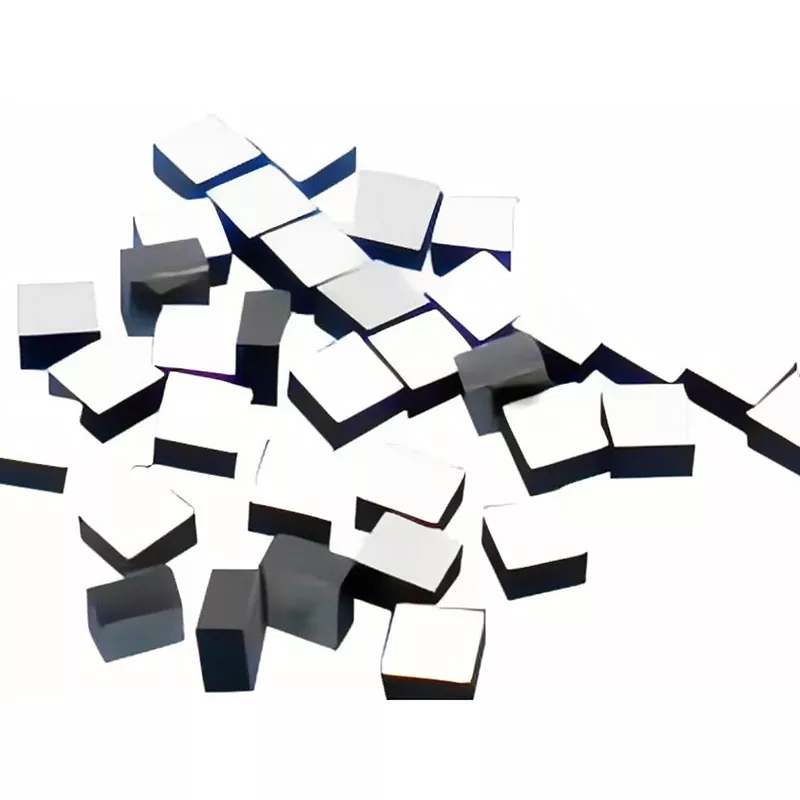

উচ্চ-নির্ভুল এনটিসি থার্মিস্টর চিপটি এমন অ্যাপ্লিকেশনের জন্য উদ্দিষ্ট যেখানে সেন্সিং উপাদানটি দখলকৃত স্থানকে ছোট রেখে তাপমাত্রা-সংবেদনশীল উপাদানের কাছাকাছি রাখতে হবে।
নিম্নলিখিত মডেলগুলি উপলব্ধ পণ্যের বৈশিষ্ট্যগুলি উপস্থাপন করে। প্রয়োজনীয় সার্কিট বৈশিষ্ট্য এবং সমাবেশ পদ্ধতি অনুযায়ী বৈদ্যুতিক মান এবং মাত্রা নির্বাচন করা উচিত।
|
মডেল |
R25 (kΩ) |
B মান (K) |
মাত্রা L×W×T (মিমি) |
রেটেড পাওয়ার 25°C (mW) |
অপচয় সহগ (mW/°C) |
তাপীয় সময় ধ্রুবক (গুলি) |
|
DT502-3950A |
5.0 |
3950 |
1.0×1.0×0.5 |
<60 |
~1.2 |
≤3 |
|
DT103-3435B |
10.0 |
3435 |
0.95×0.95×0.6 |
<60 |
~1.2 |
≤3 |
|
DT103-3470A |
10.0 |
3470 |
1.0×1.0×0.5 |
<60 |
~1.2 |
≤3 |
|
DT103-3950A |
10.0 |
3950 |
1.1×1.1×0.46 |
<60 |
~1.2 |
≤3 |
|
DT203-3743A |
20.0 |
3743 |
1.1×1.1×0.6 |
<60 |
~1.2 |
≤3 |
|
DT303-3950A |
30.0 |
3950 |
1.0×1.0×0.55 |
<60 |
~1.2 |
≤3 |
|
DT473-4050A |
47.0 |
4050 |
0.45×0.45×0.25 |
<10 |
~0.2 |
≤2 |
|
DT503-3950A |
50.0 |
3950 |
1.0×1.0×0.55 |
<60 |
~1.2 |
≤3 |
|
DT104-3950A |
100.0 |
3950 |
0.95×0.95×0.6 |
<60 |
~1.2 |
≤3 |
|
DT104-3964F |
100.0 |
3964 |
0.45×0.45×0.2 |
<10 |
~0.2 |
≤2 |
|
DT104-4100A |
100.0 |
4100 |
0.95×0.95×0.6 |
<60 |
~1.2 |
≤3 |
|
প্যারামিটার |
উপলব্ধ পরিসীমা |
|
প্রতিরোধ |
1kΩ–1000kΩ |
|
বি মান |
3200K–4500K |
|
চিপের আকার |
গঠনের উপর নির্ভর করে 0.3 মিমি থেকে |
|
প্রতিরোধ সহনশীলতা |
±0.5%, ±1% |
উচ্চ-নির্ভুল এনটিসি থার্মিস্টর চিপ অ্যাপ্লিকেশনগুলির জন্য কমপ্যাক্ট কাঠামোতে উপলব্ধ যেখানে একটি প্রচলিত প্যাকেজ করা তাপমাত্রা সেন্সর খুব বেশি জায়গা দখল করবে। বর্তমান পরিসরে নির্বাচিত মডেলগুলি 0.45 × 0.45 মিমি হিসাবে ছোট, যখন কাস্টমাইজড চিপের মাত্রাগুলি গ্রাহকের অঙ্কন বা নমুনাগুলি থেকে মূল্যায়ন করা যেতে পারে৷
ছোট চিপ কাঠামো অপটিক্যাল, ইলেকট্রনিক বা অন্যান্য তাপমাত্রা-সংবেদনশীল উপাদানের কাছাকাছি সেন্সিং উপাদান স্থাপনের জন্য উপযুক্ত। প্রয়োজনীয় বৈদ্যুতিক বৈশিষ্ট্য এবং সমাবেশ প্রক্রিয়া অনুযায়ী চূড়ান্ত মাত্রা নিশ্চিত করা উচিত।
তারের বন্ধনের জন্য চিপটি সোনা বা রূপালী ধাতুপট্টাবৃত ইলেক্ট্রোডের সাথে সরবরাহ করা যেতে পারে। স্বর্ণ, অ্যালুমিনিয়াম, এবং রূপালী তারের বন্ধন ইলেক্ট্রোড কনফিগারেশন এবং সমাবেশ প্রক্রিয়ার উপর নির্ভর করে সমর্থিত হতে পারে।
এই কাঠামোটি কমপ্যাক্ট হাইব্রিড মডিউল এবং অন্যান্য সমাবেশগুলির জন্য উপযুক্ত যেখানে থার্মিস্টরকে সরাসরি সেন্সিং এলাকায় একত্রিত করা প্রয়োজন। নমুনা মূল্যায়নের সময় ইলেকট্রোড উপাদান এবং বন্ধন প্রয়োজনীয়তা নিশ্চিত করা যেতে পারে।
ওয়্যার-বন্ডেবল এনটিসি থার্মিস্টরগুলি কমপ্যাক্ট অপটিক্যাল ট্রান্সসিভার অ্যাপ্লিকেশনগুলিতেও ব্যবহৃত হয়, যেখানে সেন্সিং উপাদানটি তাপমাত্রা-সংবেদনশীল অপটিক্যাল উপাদানগুলির কাছাকাছি অবস্থান করে।
প্রতিরোধ এবং B মান সম্পূর্ণ স্বাধীন পরামিতি হিসাবে বিবেচনা না করে একটি মিলিত সমন্বয় হিসাবে নির্বাচন করা উচিত। উপলব্ধ প্রতিরোধের পরিসর হল 1kΩ থেকে 1000kΩ, যখন B মানের পরিসর হল 3200K থেকে 4500K।
সার্কিট ডিজাইনের জন্য, 25°C, B মান, সহনশীলতা, এবং প্রয়োজনীয় সেন্সিং পরিসরে নামমাত্র রোধ একসাথে বিবেচনা করা উচিত। মানক সংমিশ্রণ উপলব্ধ, এবং অ-মানক প্রয়োজনীয়তা অ্যাপ্লিকেশনের উপর ভিত্তি করে মূল্যায়ন করা যেতে পারে।
B মান সাধারণত এর রেফারেন্স তাপমাত্রা পরিসীমার সাথে নির্দিষ্ট করা হয়, যেমন B25/50 বা B25/85, তাই সার্কিট ক্রমাঙ্কনের আগে প্রযোজ্য পণ্যের স্পেসিফিকেশনে সঠিক সংজ্ঞা নিশ্চিত করা উচিত। প্রধান নির্মাতাদের থেকে বাণিজ্যিক চিপ NTC পণ্য ডেটা একইভাবে সংজ্ঞায়িত রেফারেন্স তাপমাত্রা সহ R25 এবং B মানগুলি নির্দিষ্ট করে।
নির্বাচিত মডেলগুলি ±0.5% এবং ±1% এর প্রতিরোধ সহনশীলতার বিকল্পগুলির সাথে সরবরাহ করা যেতে পারে। এই স্পেসিফিকেশনটি নামমাত্র প্রতিরোধের মানের অনুমোদনযোগ্য বিচ্যুতি বর্ণনা করে এবং সামগ্রিক তাপমাত্রা পরিমাপের নির্ভুলতা হিসাবে উপস্থাপন করা উচিত নয়।
তাপমাত্রা-সংবেদনশীল সার্কিটের জন্য, প্রতিরোধ সহনশীলতা, বি-মান সহনশীলতা, সার্কিট ডিজাইন, ক্রমাঙ্কন পদ্ধতি, এবং অপারেটিং অবস্থা সবই চূড়ান্ত তাপমাত্রা পরিমাপের ফলাফলকে প্রভাবিত করতে পারে। প্রয়োজনীয় সহনশীলতা তাই সম্পূর্ণ সেন্সিং সিস্টেম অনুযায়ী নির্বাচন করা উচিত।
তালিকাভুক্ত মডেলগুলির তাপীয় সময় ধ্রুবক হল ≤2 s বা ≤3 s, চিপের গঠন এবং মডেলের উপর নির্ভর করে। একটি ছোট তাপীয় সময় ধ্রুবক সাধারণত নির্দেশ করে যে থার্মিস্টার তার আশেপাশের অবস্থার সাথে আরও দ্রুত তাপীয় ভারসাম্যে পৌঁছায়।
একটি একত্রিত মডিউলের প্রকৃত প্রতিক্রিয়া মাউন্টিং পদ্ধতি, তাপীয় সংযোগ, পার্শ্ববর্তী উপকরণ এবং বায়ুপ্রবাহের উপরও নির্ভর করে। এই কারণে, চিপ স্পেসিফিকেশন প্রকৃত ইনস্টলেশন কাঠামোর সাথে একসাথে মূল্যায়ন করা উচিত।
উচ্চ-নির্ভুল এনটিসি থার্মিস্টর চিপ কে অপটিক্যাল কমিউনিকেশন মডিউল এবং তাপমাত্রা পর্যবেক্ষণের জন্য অপটিক্যাল ট্রান্সসিভারে একত্রিত করা যেতে পারে। এর কমপ্যাক্ট গঠন একটি প্রচলিত বাহ্যিক সেন্সর প্যাকেজ যোগ না করে সেন্সিং উপাদানটিকে তাপমাত্রা-সংবেদনশীল অপটিক্যাল উপাদানগুলির কাছাকাছি অবস্থান করতে দেয়।
এটি অপটিক্যাল সমাবেশগুলিতে বিশেষভাবে প্রাসঙ্গিক যেখানে উপলব্ধ ইনস্টলেশন স্থান সীমিত এবং তাপমাত্রার পরিবর্তনগুলি নিয়ন্ত্রণ করা উপাদানের কাছাকাছি পর্যবেক্ষণ করা প্রয়োজন। ওয়্যার-বন্ডেবল এনটিসি থার্মিস্টরগুলি বিশেষভাবে অপটিক্যাল ট্রান্সসিভার ডিজাইনে তাপমাত্রা সেন্সিংয়ের জন্য ব্যবহৃত হয়।
কমপ্যাক্ট এনটিসি চিপগুলি চিকিৎসা যন্ত্র এবং পরীক্ষাগারের সরঞ্জামগুলিতে একীভূত করা যেতে পারে যেখানে তাপমাত্রা সংবেদনকারী উপাদানটিকে একটি সীমাবদ্ধ ইনস্টলেশন এলাকায় ফিট করা প্রয়োজন। বিভিন্ন প্রতিরোধের মান, B মান এবং সহনশীলতার বিকল্পগুলি উপাদানটিকে বিভিন্ন সেন্সিং সার্কিটের সাথে মেলাতে দেয়।
চূড়ান্ত স্পেসিফিকেশন প্রয়োজনীয় তাপমাত্রা পরিসীমা, সার্কিট বৈশিষ্ট্য, ইনস্টলেশন পদ্ধতি, এবং প্রযোজ্য সরঞ্জাম প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা উচিত।
স্বয়ংচালিত রাডার মডিউলগুলিতে কমপ্যাক্ট ইলেকট্রনিক উপাদান থাকে যা অপারেশন চলাকালীন তাপমাত্রা পর্যবেক্ষণের প্রয়োজন হতে পারে। এনটিসি চিপের ছোট ফর্ম ফ্যাক্টর তাপমাত্রা সেন্সিংকে উচ্চ-ঘনত্বের ইলেকট্রনিক অ্যাসেম্বলিতে একত্রিত করার অনুমতি দেয়।
স্বয়ংচালিত অ্যাপ্লিকেশনের জন্য, চূড়ান্ত মডেল নির্বাচন করার আগে প্রয়োজনীয় অপারেটিং তাপমাত্রা, প্রতিরোধের বৈশিষ্ট্য, সহনশীলতা, যান্ত্রিক কাঠামো এবং নির্ভরযোগ্যতার প্রয়োজনীয়তা নিশ্চিত করা উচিত।
চিপটি পরীক্ষাগার এবং পরীক্ষার সরঞ্জামগুলিতেও ব্যবহার করা যেতে পারে যেখানে একটি কমপ্যাক্ট তাপমাত্রা সেন্সিং উপাদান প্রয়োজন। প্রতিরোধ এবং বি মান সেন্সিং সার্কিট অনুযায়ী নির্বাচন করা যেতে পারে, যখন চিপের মাত্রা উপলব্ধ ইনস্টলেশন স্থানের সাথে একসাথে বিবেচনা করা যেতে পারে।
প্রোটোটাইপ বা কাস্টমাইজড সরঞ্জামের জন্য, X-মেরিটান উৎপাদনের আগে গ্রাহকের অঙ্কন বা নমুনার উপর ভিত্তি করে প্রয়োজনীয়তা মূল্যায়ন করতে পারে।
কাস্টমাইজ করা বৈদ্যুতিক প্রয়োজনীয়তার জন্য উচ্চ-নির্ভুল এনটিসি থার্মিস্টর চিপ মূল্যায়ন করা যেতে পারে। উপলব্ধ প্রতিরোধের মানগুলি 1kΩ থেকে 1000kΩ কভার করে, 3200K থেকে 4500K পর্যন্ত B মানগুলির সাথে। নির্বাচিত স্পেসিফিকেশনের জন্য ±0.5% এবং ±1% প্রতিরোধ সহনশীলতার বিকল্প উপলব্ধ।
একটি কাস্টমাইজড মডেলের অনুরোধ করার সময়, গ্রাহকরা প্রয়োজনীয় R25, B মান, সহনশীলতা, অপারেটিং শর্তাবলী এবং লক্ষ্য অ্যাপ্লিকেশন প্রদান করতে পারেন। এই পরামিতিগুলি একটি বিদ্যমান মডেল ব্যবহার করা যেতে পারে বা একটি নতুন স্পেসিফিকেশন মূল্যায়ন করা উচিত কিনা তা নির্ধারণ করতে সহায়তা করে।
উপলব্ধ ইনস্টলেশন স্থান এবং সমাবেশ প্রক্রিয়া অনুযায়ী চিপের মাত্রা মূল্যায়ন করা যেতে পারে। বিদ্যমান মডেলগুলির মধ্যে 0.45 × 0.45 × 0.20 মিমি এবং 0.45 × 0.45 × 0.25 মিমি এর মতো কমপ্যাক্ট কাঠামো অন্তর্ভুক্ত রয়েছে।
অ-মানক মাত্রার জন্য, X-মেরিটান গ্রাহকের অঙ্কন বা নমুনা পর্যালোচনা করতে পারে এবং প্রয়োজনীয় বৈদ্যুতিক পরামিতিগুলির সাথে একত্রে অর্জনযোগ্য কাঠামো নিশ্চিত করতে পারে।
স্বর্ণ বা রূপালী ধাতুপট্টাবৃত ইলেক্ট্রোড বিকল্প বিভিন্ন বন্ধন প্রয়োজনীয়তার জন্য উপলব্ধ. ইলেক্ট্রোড উপাদানটি উদ্দেশ্যযুক্ত তারের উপাদান এবং বন্ধন প্রক্রিয়ার সাথে একসাথে নির্বাচন করা উচিত।
নমুনা বিকাশের সময়, ইলেক্ট্রোড গঠন, বন্ধন পদ্ধতি, চিপের মাত্রা এবং বৈদ্যুতিক বৈশিষ্ট্যগুলি ব্যাপক উত্পাদনের আগে পরীক্ষা করা যেতে পারে।
এক্স-মেরিটান সেমিকন্ডাক্টর-সম্পর্কিত উপকরণ এবং উপাদান তৈরি করে এবং কাস্টমাইজড ইলেকট্রনিক উপাদানগুলির জন্য উত্পাদন সহায়তা প্রদান করে। উপলব্ধ উত্পাদন সরঞ্জাম কম্পন জিগ মেশিন, ওয়েল্ডিং মেশিন, স্বয়ংক্রিয় প্যাকেজিং মেশিন, এবং নির্ভুল কাটিয়া সরঞ্জাম অন্তর্ভুক্ত।
কাস্টমাইজড NTC থার্মিস্টর চিপগুলির জন্য, গ্রাহকের নমুনা বা অঙ্কন থেকে উত্পাদন মূল্যায়ন করা যেতে পারে। ব্যাপক উৎপাদনের আগে, মাত্রা, বৈদ্যুতিক পরামিতি, ইলেক্ট্রোড প্রয়োজনীয়তা এবং সমাবেশের সামঞ্জস্য যাচাই করতে একটি নমুনা নিশ্চিতকরণ পর্যায়ে ব্যবহার করা যেতে পারে।
এই প্রক্রিয়াটি গ্রাহকদের একটি বৃহত্তর উত্পাদন অর্ডার প্রকাশ করার আগে তাদের আবেদনের প্রয়োজনীয়তার সাথে পণ্যটি পরীক্ষা করার জন্য একটি সংজ্ঞায়িত পয়েন্ট দেয়।
উপলব্ধ প্রতিরোধের পরিসর হল 1kΩ থেকে 1000kΩ, যার B মান 3200K থেকে 4500K পর্যন্ত। স্ট্যান্ডার্ড মডেলগুলির মধ্যে রয়েছে 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ এবং 100kΩ প্রতিরোধের মান।
নির্বাচিত স্পেসিফিকেশন ±0.5% এবং ±1% প্রতিরোধ সহনশীলতার সাথে উপলব্ধ। প্রয়োজনীয় সহনশীলতা সার্কিট এবং তাপমাত্রা সেন্সিং প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা উচিত।
হ্যাঁ। স্বর্ণ বা রূপালী ধাতুপট্টাবৃত ইলেক্ট্রোড বিকল্প উপলব্ধ. স্বর্ণ, অ্যালুমিনিয়াম, এবং রূপালী তারের বন্ধন ইলেক্ট্রোড কনফিগারেশন এবং সমাবেশ প্রক্রিয়া অনুযায়ী মূল্যায়ন করা যেতে পারে।
পণ্যের পরিসরে 0.45 × 0.45 × 0.20 মিমি এবং 0.45 × 0.45 × 0.25 মিমি এর মতো কমপ্যাক্ট মডেল রয়েছে। প্রয়োজনীয় বৈদ্যুতিক এবং কাঠামোগত বৈশিষ্ট্যের উপর নির্ভর করে চূড়ান্ত আকার সহ গ্রাহকের অঙ্কন বা নমুনাগুলি থেকে কাস্টমাইজড মাত্রাগুলি মূল্যায়ন করা যেতে পারে।
হ্যাঁ। এক্স-মেরিটান কাস্টমাইজড প্রতিরোধ, বি মান, মাত্রা, সহনশীলতা এবং ইলেক্ট্রোড প্রয়োজনীয়তা মূল্যায়ন করতে পারে। গ্রাহকের অঙ্কন বা নমুনা পণ্য মূল্যায়ন এবং নমুনা নিশ্চিতকরণের ভিত্তি হিসাবে ব্যবহার করা যেতে পারে।
25°C, B মান, তাপমাত্রা সংবেদন পরিসীমা, প্রতিরোধ সহনশীলতা, উপলব্ধ ইনস্টলেশন স্থান এবং বন্ধন পদ্ধতিতে প্রয়োজনীয় প্রতিরোধের সাথে শুরু করুন। কাস্টমাইজড অ্যাপ্লিকেশনের জন্য, সার্কিট প্রয়োজনীয়তা, ইনস্টলেশন অঙ্কন, বা বিদ্যমান নমুনা প্রদান একটি উপযুক্ত স্পেসিফিকেশন নির্ধারণ করতে সাহায্য করতে পারে।
X-মেরিটান হল একটি চীন-ভিত্তিক প্রস্তুতকারক যা সেমিকন্ডাক্টর-সম্পর্কিত উপকরণ, উপাদান এবং তাপ ব্যবস্থাপনা পণ্যগুলিতে বিশেষজ্ঞ। এর ক্ষমতা উপাদান উন্নয়ন, উপাদান উত্পাদন, কাস্টমাইজড উত্পাদন, এবং অ্যাপ্লিকেশন সমর্থন কভার.
কোম্পানিটি অপটিক্যাল কমিউনিকেশন, সেন্সিং, মেডিকেল ইকুইপমেন্ট, স্বয়ংচালিত ইলেকট্রনিক্স এবং কনজিউমার ইলেকট্রনিক্স সহ অ্যাপ্লিকেশন পরিবেশন করে। পণ্যগুলি ইউরোপ, উত্তর আমেরিকা, দক্ষিণ আমেরিকা, দক্ষিণ-পূর্ব এশিয়া এবং অন্যান্য আন্তর্জাতিক বাজারে সরবরাহ করা হয়।
উচ্চ-নির্ভুল এনটিসি থার্মিস্টর চিপের জন্য, এক্স-মেরিটান স্পেসিফিকেশন নির্বাচন এবং নমুনা মূল্যায়ন থেকে কাস্টমাইজড উৎপাদনে সহায়তা প্রদান করে। গ্রাহকরা উত্পাদনের আগে প্রযুক্তিগত মূল্যায়নের জন্য অঙ্কন, নমুনা বা বৈদ্যুতিক প্রয়োজনীয়তা সরবরাহ করতে পারেন
