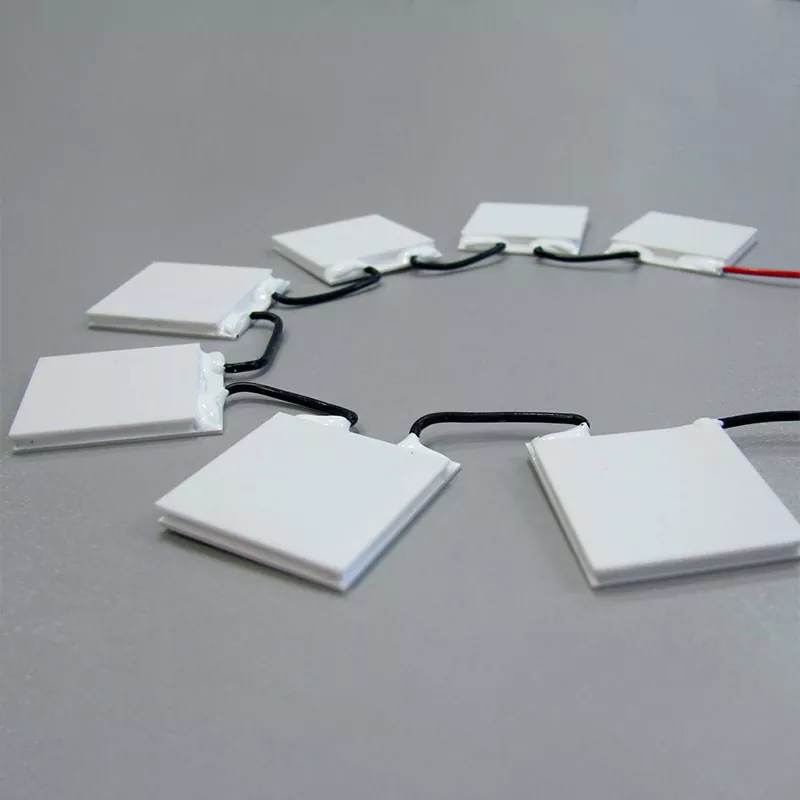

শিল্পের জন্য উচ্চ শীতল ক্ষমতা TE কুলার

X-মেরিটান থার্মোইলেকট্রিক কুলার (TECs) সরবরাহ করে যা শিল্প সরঞ্জামগুলিতে অবিচ্ছিন্ন তাপ পাম্প করার জন্য ডিজাইন করা হয়েছে। এই মডিউলগুলি পেল্টিয়ার প্রভাবে কাজ করে এবং এতে কোন কম্প্রেসার, রেফ্রিজারেন্ট বা চলমান অংশ থাকে না। এগুলি ব্যবহার করা হয় যেখানে রক্ষণাবেক্ষণের অ্যাক্সেস সীমিত, কম্পন গ্রহণযোগ্য নয়, বা সুনির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণ প্রয়োজন।

উচ্চ-ক্ষমতার সিরিজ উল্লেখযোগ্য তাপ লোড সহ সিস্টেমগুলিকে লক্ষ্য করে। সাধারণ উদাহরণগুলির মধ্যে রয়েছে লেজার ডায়োড অ্যারে, সেমিকন্ডাক্টর প্রক্রিয়া সরঞ্জাম এবং বিশ্লেষণাত্মক যন্ত্র যা ধ্রুবক তাপীয় আউটপুট তৈরি করে।

আমরা আমাদের নিজস্ব সুবিধায় শিল্প অ্যাপ্লিকেশনের জন্য উচ্চ শীতল ক্ষমতা সম্পন্ন TE কুলার তৈরি করি। এর মধ্যে থার্মোইলেকট্রিক উপাদান প্রস্তুতি, ইনগট প্রক্রিয়াকরণ, পেলেট ডাইসিং, মডিউল সমাবেশ এবং চূড়ান্ত পরীক্ষা অন্তর্ভুক্ত রয়েছে। এই পদক্ষেপগুলির উপর নিয়ন্ত্রণ আমাদেরকে নির্দিষ্ট অপারেটিং অবস্থার সাথে মেলে উপাদানের রচনা, পেলেট জ্যামিতি এবং সোল্ডার নির্বাচনকে সামঞ্জস্য করতে দেয়।

প্রযুক্তিগত বিশেষ উল্লেখ

স্ট্যান্ডার্ড মডিউল শীতল ক্ষমতার একটি পরিসীমা কভার করে। নীচের সারণিতে সাধারণ পরামিতিগুলি তালিকাভুক্ত করা হয়েছে। কাস্টম কনফিগারেশন বিভিন্ন ভোল্টেজ, মাত্রা এবং হট-সাইড তাপমাত্রার প্রয়োজনীয়তার জন্য উপলব্ধ।

স্পেসিফিকেশন একটি তাপ পরীক্ষা স্টেশন ব্যবহার করে একটি ব্যাচ ভিত্তিতে যাচাই করা হয়. অনুরোধের ভিত্তিতে প্রতিটি চালানের সাথে একটি পরীক্ষার রিপোর্ট প্রদান করা যেতে পারে।

Qmax-এ গুরুত্বপূর্ণ নোট: Qmax গরম এবং ঠান্ডা দিকের মধ্যে শূন্য তাপমাত্রার পার্থক্য দিয়ে পরিমাপ করা হয়। বাস্তব ক্রিয়াকলাপে, ঠান্ডা দিকটি সবসময় গরম দিকের চেয়ে ঠান্ডা থাকে, তাই প্রকৃত তাপ পাম্পিং ক্ষমতা কম। উদাহরণস্বরূপ, 200 W Qmax-এ রেট করা একটি মডিউল শুধুমাত্র 80 W অপসারণ করতে পারে যখন ΔT 30 K হয়। নির্বাচন অবশ্যই প্রকৃত অপারেটিং পয়েন্টের উপর ভিত্তি করে হতে হবে, একা Qmax সংখ্যা নয়।

গঠন এবং অপারেটিং নীতি

ইন্ডাস্ট্রিয়াল অ্যাপ্লিকেশানের জন্য একটি উচ্চ শীতল করার ক্ষমতা TE কুলার হল একটি কঠিন-স্টেট হিট পাম্প। প্রত্যক্ষ কারেন্ট তাপকে ঠান্ডা দিক থেকে গরম দিকে নিয়ে যায়। পাম্প করা তাপ এবং বৈদ্যুতিক ইনপুট শক্তি প্রত্যাখ্যান করার জন্য গরম দিকটি অবশ্যই একটি তাপ সিঙ্ক বা ঠান্ডা প্লেটের সাথে সংযুক্ত থাকতে হবে। যদি গরম দিকটি কার্যকরভাবে ঠাণ্ডা না হয়, তাপ আবার ঠান্ডা দিকে প্রবাহিত হয় এবং নেট শীতল করার ক্ষমতা কমে যায়।

1. সিরামিক সাবস্ট্রেটস

বাইরের প্লেটগুলি অ্যালুমিনা বা অ্যালুমিনিয়াম নাইট্রাইড দিয়ে তৈরি। তাপ সঞ্চালনের সময় তারা বৈদ্যুতিক নিরোধক প্রদান করে। তাপের উত্স এবং তাপ সিঙ্কের সাথে ভাল তাপীয় যোগাযোগ নিশ্চিত করতে পৃষ্ঠের সমতলতা নিয়ন্ত্রণ করা হয়। সিরামিক পৃষ্ঠ এবং মাউন্ট পৃষ্ঠের মধ্যে একটি তাপীয় ইন্টারফেস উপাদান (টিআইএম) সুপারিশ করা হয়।

2. সেমিকন্ডাক্টর পেলেট এবং ইলেকট্রোড

এন-টাইপ এবং পি-টাইপ বিসমাথ টেলুরাইড পেলেটগুলি তামার ইলেক্ট্রোড ট্রেস দ্বারা সিরিজে সংযুক্ত থাকে। পেলেটের সংখ্যা এবং আকার মডিউলের ভোল্টেজ, বর্তমান এবং শীতল ক্ষমতা নির্ধারণ করে। দীর্ঘমেয়াদী অপারেশন চলাকালীন অক্সিডেশন প্রতিরোধ করতে আমরা তামার ট্রেসে মাল্টি-লেয়ার প্লেটিং ব্যবহার করি।

3. হট সাইড তাপ প্রত্যাখ্যান

গরম পার্শ্বের তাপমাত্রা টিইসি কর্মক্ষমতা প্রভাবিত একক সবচেয়ে গুরুত্বপূর্ণ কারণ। উষ্ণ পার্শ্ব তাপমাত্রায় প্রতি 10°C বৃদ্ধি সাধারণত 5-10% দ্বারা শীতল করার ক্ষমতা হ্রাস করে এবং সর্বাধিক অর্জনযোগ্য ΔT কমিয়ে দেয়। উচ্চ-ক্ষমতা মডিউলগুলির জন্য, জোরপূর্বক বায়ু কুলিং, তরল কুলিং, বা তাপ পাইপ সমাবেশগুলি সুপারিশ করা হয়। প্যাসিভ হিটসিঙ্কগুলি মোট তাপ প্রত্যাখ্যানের 100 ওয়াটের উপরে খুব কমই যথেষ্ট।

4. ঘের সীল

একটি আর্দ্রতা-প্রতিরোধী ইপোক্সি সীল অভ্যন্তরীণ সেমিকন্ডাক্টর অ্যারেকে ঘিরে থাকে। এই সীলটি হারমেটিক সিলিং প্রদান করে না, তবে এটি সাধারণ শিল্প পরিবেশে ঘনীভবন এবং বায়ুবাহিত দূষক থেকে পেলেট এবং ইলেক্ট্রোডকে রক্ষা করে। উচ্চ আর্দ্রতা, ওয়াশডাউন বা বাইরের অবস্থার জন্য, অতিরিক্ত এনক্যাপসুলেশন প্রয়োজন।

উত্পাদন এবং মান নিয়ন্ত্রণ

X-মেরিটান ঘরে ঘরে TEC মডিউল তৈরি করে। উত্পাদন ক্রম হল:

তাপবিদ্যুৎ উপাদান পিঙ প্রস্তুতি

সেমিকন্ডাক্টর পেলেটের এক্সট্রুশন এবং ডাইসিং

স্বয়ংক্রিয় পেলেট বসানো এবং সোল্ডারিং

সিরামিক সাবস্ট্রেট মেটালাইজেশন

চূড়ান্ত সমাবেশ এবং বৈদ্যুতিক পরীক্ষা

প্রতিটি উত্পাদন ব্যাচ অভ্যন্তরীণ প্রতিরোধ, শীতল ক্ষমতা এবং চাক্ষুষ ত্রুটির জন্য পরীক্ষা করা হয়। পরীক্ষার রেকর্ড ট্রেসেবিলিটির জন্য বজায় রাখা হয়। 建议插入工厂实拍照片或产线流程图片

পরীক্ষার পদ্ধতি

প্রকৃত পরীক্ষার মান এবং গ্রহণযোগ্যতার মানদণ্ড ভলিউম উত্পাদনের আগে গ্রাহকের সাথে সম্মত হয়। আপনার নির্দিষ্ট প্রয়োজনীয়তা নিয়ে আলোচনা করতে আমাদের সাথে যোগাযোগ করুন।

সার্টিফিকেশন এবং সম্মতি

নিম্নলিখিত সার্টিফিকেশন এবং সম্মতি বিবৃতি বর্তমানে আপডেট করা হচ্ছে.

● ISO 9001:2015 – গুণমান ব্যবস্থাপনা সিস্টেম

● ISO 14001 – পরিবেশ ব্যবস্থাপনা সিস্টেম

● RoHS সম্মতি

● রিচ কমপ্লায়েন্স

● CE চিহ্নিতকরণ (যদি প্রযোজ্য হয়)

● UL সার্টিফিকেশন (যদি প্রযোজ্য হয়)

অনুরোধের ভিত্তিতে আমরা বৈধ শংসাপত্রের কপি প্রদান করব। বর্তমান অবস্থা নিশ্চিত করতে আমাদের সাথে যোগাযোগ করুন.

কাস্টমাইজেশন বিকল্প

স্ট্যান্ডার্ড মডিউল অনেক শিল্প শীতল কাজ কভার. উচ্চ-ভলিউম বা বিশেষ প্রকল্পগুলির জন্য, আমরা নিম্নলিখিত ক্ষেত্রে কাস্টম ইঞ্জিনিয়ারিং অফার করি:

● কাস্টম পদচিহ্ন এবং উচ্চতা

● উচ্চতর তাপমাত্রার সোল্ডার এবং থ > 150 ডিগ্রি সেলসিয়াসের জন্য সাবস্ট্রেট

● গভীর তাপমাত্রার পার্থক্যের জন্য মাল্টি-স্টেজ TEC মডিউল

● প্রি-মাউন্ট করা হিট সিঙ্ক বা কোল্ড প্লেট

● ইন্টিগ্রেটেড তাপমাত্রা সেন্সর (NTC বা RTD)

● বিশেষ সীসা তারের কনফিগারেশন বা সংযোগকারী

একটি সাধারণ কাস্টম প্রকল্প এই প্রক্রিয়া অনুসরণ করে:

1. গ্রাহক তাপীয় লোড, ঠান্ডা পাশের তাপমাত্রা, পরিবেষ্টিত অবস্থা এবং স্থানের সীমাবদ্ধতা প্রদান করে।

2. আমাদের প্রকৌশলীরা প্রয়োজনীয় মডিউল অনুকরণ করে এবং একটি প্রস্তাবিত কনফিগারেশন প্রদান করে।

3. আমরা গ্রাহকের বৈধতার জন্য নমুনা তৈরি করি।

4. অনুমোদনের পর, আমরা ব্যাপক উৎপাদনে এগিয়ে যাই।

কেন ইঞ্জিনিয়াররা X-মেরিটান TEC মডিউলগুলি বেছে নেয়

জেনেরিক সুবিধাগুলি তালিকাভুক্ত করার পরিবর্তে, এখানে নির্দিষ্ট ক্ষমতাগুলি রয়েছে যা আমাদের মডিউলগুলিকে আলাদা করে:

অভ্যন্তরীণ তাপবিদ্যুৎ উপাদান প্রক্রিয়াকরণ

আমরা কাঁচা ইংগট থেকে শেষ ডিভাইস পর্যন্ত প্রক্রিয়া নিয়ন্ত্রণ করি। এর মধ্যে উপাদানের গঠন, পেলেটের আকার এবং ডোপিং মাত্রা অন্তর্ভুক্ত রয়েছে। বেশিরভাগ TEC সরবরাহকারীরা আগে থেকে তৈরি ছুরি বা ওয়েফার ক্রয় করে এবং শুধুমাত্র মডিউল একত্রিত করে। যেহেতু আমরা উপাদান নিজেই পরিচালনা করি, আমরা ZT মান সামঞ্জস্য করতে পারি এবং নির্দিষ্ট তাপমাত্রার রেঞ্জের জন্য অপ্টিমাইজ করতে পারি।

ব্যাচ-স্তরের কর্মক্ষমতা পরীক্ষা

প্রতিটি উত্পাদন ব্যাচ Qmax, ΔTmax, এবং অভ্যন্তরীণ প্রতিরোধের জন্য পরীক্ষা করা হয়। পরীক্ষার রিপোর্ট গ্রাহকদের জন্য উপলব্ধ. এটি আপনাকে মডিউলগুলিকে আপনার সিস্টেমে একীভূত করার আগে আপনার বৈশিষ্ট্যগুলি পূরণ করে কিনা তা যাচাই করতে দেয়।

ন্যূনতম আদেশ জরিমানা ছাড়া কাস্টম প্রকৌশল

অনেক সরবরাহকারীর কাস্টম মাত্রা বা পরামিতির জন্য বড় ন্যূনতম অর্ডার প্রয়োজন। আমরা নমনীয় উত্পাদন সময়সূচী বজায় রাখি, তাই মাঝারি ভলিউম সহ কাস্টম প্রকল্পগুলি সম্ভাব্য। প্রত্যাশিত বার্ষিক পরিমাণ মাত্র কয়েক শত টুকরা হলেও আপনার প্রয়োজনের সাথে আমাদের সাথে যোগাযোগ করুন।

উৎপাদনকারী দলের সাথে সরাসরি যোগাযোগ

আপনি যখন এক্স-মেরিট্যানের সাথে যোগাযোগ করেন, তখন আপনি প্রকৌশলীদের সাথে কথা বলেন যাদের উত্পাদন ডেটা এবং পরীক্ষার ফলাফলগুলিতে অ্যাক্সেস রয়েছে। এটি ট্রেডিং কোম্পানীর পিছনে-আগে-সাধারণকে হ্রাস করে এবং নমুনা মূল্যায়ন চক্রকে ছোট করে।

সাধারণ অ্যাপ্লিকেশন

উচ্চ শীতল ক্ষমতা TEC মডিউলগুলি এমন পরিবেশে ব্যবহার করা হয় যেখানে সক্রিয় তরল কুলিং ব্যবহারিক নয় বা যেখানে সুনির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণের প্রয়োজন হয়।

শিল্প ইলেকট্রনিক্স এবং টেলিযোগাযোগ

ফাইবার অপটিক সিস্টেমে লেজার ডায়োড এবং ফটোডিটেক্টরের জন্য কুলিং

আউটডোর টেলিকম ক্যাবিনেটের জন্য তাপ ব্যবস্থাপনা

শক্তি পরিবর্ধক এবং আরএফ মডিউলগুলির জন্য তাপমাত্রা স্থিতিশীলতা

সেমিকন্ডাক্টর এবং লেজার সরঞ্জাম

ওয়েফার চক এবং প্রসেস চেম্বারের শীতলকরণ

লেজার চিহ্নিতকরণ এবং মাথা কাটার জন্য তাপ নিয়ন্ত্রণ

অপটিক্যাল বেঞ্চের জন্য তাপমাত্রা স্থিতিশীলতা

চিকিৎসা ও বিশ্লেষণী যন্ত্র

পিসিআর থার্মাল সাইক্লার এবং নমুনা ব্লক কুলিং

রিএজেন্ট স্টোরেজ কম্পার্টমেন্টের জন্য তাপমাত্রা নিয়ন্ত্রণ

সিসিডি এবং সিএমওএস ইমেজ সেন্সর কুলিং

পরিবহন এবং বিশেষ সরঞ্জাম

স্বায়ত্তশাসিত যানবাহনে LiDAR সেন্সরের জন্য কুলিং

আসন বায়ুচলাচল সিস্টেম

পোর্টেবল রেফ্রিজারেটেড পাত্রে

TEC নির্বাচন গাইড

একটি উচ্চ-ক্ষমতা TEC নির্দিষ্ট করতে, আমাদের সাথে যোগাযোগ করার আগে নিম্নলিখিত তথ্য প্রস্তুত করুন:

ঠান্ডা দিকে প্রয়োজনীয় কুলিং লোড (ওয়াটে)। এটি আপনার ঠান্ডা করার জন্য প্রয়োজনীয় উপাদান দ্বারা উত্পন্ন তাপ।

কোল্ড সাইড তাপমাত্রা এবং সহনশীলতা লক্ষ্য করুন। উদাহরণস্বরূপ, 25°C ± 0.5°C।

আপনার হিট সিঙ্ক এবং আশেপাশের অবস্থার উপর ভিত্তি করে আপনি সর্বাধিক গরম পার্শ্ব তাপমাত্রা গ্রহণ করতে পারেন।

পরিবেষ্টিত তাপমাত্রার পরিসরে সিস্টেমটি কাজ করবে।

উপলব্ধ তাপ সিঙ্কের ধরন এবং তাপ প্রতিরোধের। জোরপূর্বক বায়ু, তরল কুলিং, বা তাপ পাইপ।

ডিসি ভোল্টেজ উপলব্ধ এবং সর্বাধিক বর্তমান ড্র অনুমোদিত।

ইনস্টলেশনের জায়গার সীমাবদ্ধতা: দৈর্ঘ্য, প্রস্থ, উচ্চতা এবং মাউন্টিং হোল প্যাটার্ন।

তাপীয় সাইকেল চালানোর প্রয়োজনীয়তা: প্রতিদিন কতটি চক্র, তাপমাত্রার সুইং এবং প্রত্যাশিত জীবনকাল।

পরিবেশগত অবস্থা: আর্দ্রতা, ধুলো, রাসায়নিক এক্সপোজার, বা বাইরের ব্যবহার।

একবার আপনি এই বিবরণগুলি প্রদান করলে, আমরা একটি নির্দিষ্ট মডিউল সুপারিশ করতে পারি বা একটি কাস্টম সমাধান ডিজাইন করতে পারি। আমরা প্রস্তাবিত অপারেটিং কারেন্টের জন্য শীতল ক্ষমতা বনাম তাপমাত্রার পার্থক্য দেখানো কর্মক্ষমতা বক্ররেখাও প্রদান করব।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্নঃ আমি কিভাবে আমার আবেদনের জন্য সঠিক TEC নির্বাচন করব?

উত্তর: আপনাকে তাপ লোড অপসারণ করতে হবে (ওয়াটে), শীতল বস্তুর জন্য সর্বাধিক অনুমোদিত তাপমাত্রা, পরিবেষ্টিত তাপমাত্রা এবং গরম দিকে উপলব্ধ তাপ সিঙ্কের কার্যকারিতা জানতে হবে। আমাদের ইঞ্জিনিয়ারদের এই মানগুলি প্রদান করুন এবং আমরা একটি মডিউল এবং অপারেটিং কারেন্ট সুপারিশ করব।

প্রশ্ন: Qmax এবং প্রকৃত শীতল ক্ষমতার মধ্যে পার্থক্য কী?

উত্তর: কিউম্যাক্স হল সর্বাধিক তাপ পাম্পিং ক্ষমতা যখন গরম এবং ঠান্ডা দিকের তাপমাত্রার পার্থক্য শূন্য হয়। বাস্তব ক্রিয়াকলাপে, সর্বদা তাপমাত্রার পার্থক্য থাকে। ΔT বৃদ্ধির সাথে সাথে প্রকৃত শীতল ক্ষমতা হ্রাস পায়। আমাদের ডেটাশিটে বিভিন্ন অপারেটিং স্রোতের জন্য কর্মক্ষমতা বক্ররেখা অন্তর্ভুক্ত।

প্রশ্ন: গরম দিকটি খুব গরম হলে একটি TEC ব্যর্থ হতে পারে?

উঃ হ্যাঁ। প্রতিটি মডিউলের জন্য সর্বাধিক গরম পার্শ্ব তাপমাত্রা নির্দিষ্ট করা হয়। এই তাপমাত্রা অতিক্রম করা সোল্ডার জয়েন্টগুলিকে অবনমিত করতে পারে এবং মডিউলের জীবনকে হ্রাস করতে পারে। সর্বদা হট সাইড হিট সিঙ্ক ডিজাইন করুন যাতে Th সবচেয়ে খারাপ-কেস পরিবেষ্টিত পরিস্থিতিতে রেট করা সীমার মধ্যে থাকে।

প্রশ্ন: TEC মডিউল কতক্ষণ স্থায়ী হয়?

উত্তর: TEC মডিউলগুলির কোন চলমান অংশ নেই, তাই যান্ত্রিক পরিধান একটি ফ্যাক্টর নয়। যাইহোক, থার্মাল সাইক্লিং সোল্ডার জয়েন্টগুলিতে চাপ সৃষ্টি করে এবং শেষ পর্যন্ত অভ্যন্তরীণ প্রতিরোধ ক্ষমতা বাড়াতে পারে। নির্বাচিত উচ্চ-ক্ষমতার নকশাগুলি তাপীয় সাইক্লিং পরীক্ষার মাধ্যমে মূল্যায়ন করা হয়েছে। প্রকৃত চক্র জীবন তাপমাত্রা পরিসীমা, বর্তমান, র‌্যাম্প রেট, মাউন্টিং স্ট্রেস এবং অপারেটিং আর্দ্রতার উপর নির্ভর করে। যোগ্য প্রকল্পের জন্য পরীক্ষার তথ্য প্রদান করা যেতে পারে।

প্রশ্ন: আপনি কি পরীক্ষার তথ্য বা নির্ভরযোগ্যতা রিপোর্ট প্রদান করেন?

উঃ হ্যাঁ। প্রতিটি উত্পাদন ব্যাচের জন্য, আমরা পরীক্ষিত পরামিতিগুলির একটি সারসংক্ষেপ প্রদান করতে পারি। বৃহত্তর অর্ডারের জন্য, আমরা সম্মত প্রোটোকল অনুযায়ী অতিরিক্ত নির্ভরযোগ্যতা পরীক্ষা যেমন তাপ সাইক্লিং, উচ্চ তাপমাত্রা সঞ্চয়স্থান এবং আর্দ্রতা এক্সপোজার সঞ্চালন করতে পারি।

প্রশ্ন: ইপোক্সি সীল জলরোধী?

উত্তর: না। আদর্শ ইপোক্সি সীল আর্দ্রতা-প্রতিরোধী কিন্তু হারমেটিক নয়। উচ্চ আর্দ্রতা, ঘনীভবন, বা সরাসরি জলের যোগাযোগ সহ অ্যাপ্লিকেশনের জন্য, অতিরিক্ত এনক্যাপসুলেশন বা একটি কাস্টম হাউজিং প্রয়োজন।

যোগাযোগ এবং প্রকৌশল সহায়তা

একটি সুপারিশ বা নমুনা অনুরোধ করতে, নিম্নলিখিত তথ্য প্রদান করুন:

● তাপ লোড অপসারণ করা হবে (W)

● প্রয়োজনীয় ঠান্ডা পার্শ্ব তাপমাত্রা বা তাপমাত্রা পার্থক্য

● পরিবেষ্টিত তাপমাত্রা পরিসীমা

● TEC এবং হিট সিঙ্কের জন্য উপলব্ধ স্থান

● পাওয়ার সাপ্লাই ভোল্টেজ উপলব্ধ

● প্রত্যাশিত বার্ষিক পরিমাণ

আমাদের ইঞ্জিনিয়ারিং টিম এক কর্মদিবসের মধ্যে সাড়া দেয়। আমরা ভলিউম আদেশের আগে মূল্যায়নের জন্য নমুনা প্রদান করি।
