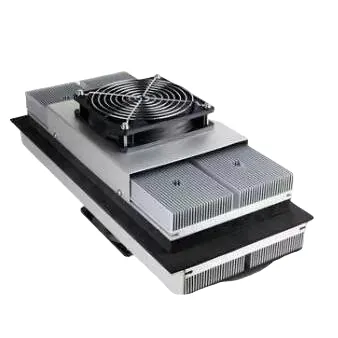

ডাইরেক্ট-টু-এয়ার থার্মোইলেকট্রিক কুলার অ্যাসেম্বলি

X-Meritan কম্প্যাক্ট শিল্প ঘের এবং সংবেদনশীল সরঞ্জামগুলিতে তাপীয় বাধাগুলি সমাধান করার জন্য বিশেষায়িত ডাইরেক্ট-টু-এয়ার থার্মোইলেকট্রিক কুলার অ্যাসেম্বলি তৈরি করে। উচ্চ-কার্যক্ষমতা সম্পন্ন পেল্টিয়ার মডিউল, কাস্টম কোল্ড প্লেট, হিট সিঙ্ক এবং ফ্যানগুলিকে একটি একক সলিড-স্টেট সাব-অ্যাসেম্বলিতে সংহত করে, এই সমাধানটি জৈব আঠালো বা তরল লুপ ছাড়াই সরাসরি স্পট কুলিং প্রদান করে। এটি লেজার ডায়োড, মেডিক্যাল ডায়াগনস্টিক টুলস এবং টেলিকম ইলেকট্রনিক্সকে যান্ত্রিক কম্পন, অতিরিক্ত উত্তাপ এবং কর্মক্ষমতা হ্রাস থেকে রক্ষা করে।

এটা কিভাবে কাজ করে?

ডাইরেক্ট-টু-এয়ার থার্মোইলেকট্রিক কুলার অ্যাসেম্বলিগুলি লক্ষ্য মাউন্টিং সারফেস থেকে তাপকে দূরে সরিয়ে দিতে এবং আশেপাশের পরিবেশে ছড়িয়ে দিতে পেল্টিয়ার ইফেক্ট ব্যবহার করে।

তাপীয় পথ:

টার্গেট হিট সোর্স → কোল্ড-সাইড প্লেট/হিট সিঙ্ক → TEC মডিউল → হট-সাইড রেডিয়েটর → এক্সহাস্ট ফ্যান → অ্যাম্বিয়েন্ট এয়ার

যখন DC শক্তি প্রয়োগ করা হয়, তখন কোল্ড প্লেটে শোষিত তাপ সেমিকন্ডাক্টর উপাদান জুড়ে হট-সাইড রেডিয়েটারে চলে যায়। হট-সাইড ফ্যান ক্রমাগত বর্জ্য তাপকে পরিবেষ্টিত বাতাসে পরিষ্কার করে, যখন একটি ঐচ্ছিক কোল্ড-সাইড ফ্যান ঘেরের ভিতরে ঠান্ডা বাতাস সঞ্চালন করে। সামগ্রিক কর্মক্ষমতা তাপ লোড (Qmax), লক্ষ্য তাপমাত্রার পার্থক্য (ΔTmax), ইনপুট বর্তমান (Imax), এবং পরিবেষ্টিত তাপ ডুবে দক্ষতার উপর নির্ভর করে।

মূল বৈশিষ্ট্য

ডাইরেক্ট সারফেস-টু-এয়ার থার্মাল ট্রান্সফার: ঠাণ্ডা-পাশে মাউন্ট করা পৃষ্ঠ থেকে সরাসরি তাপ শোষণ করে এবং জোরপূর্বক-পরিচলন তাপ সিঙ্কের মাধ্যমে পরিবেষ্টিত বাতাসে নিঃশেষ করে দেয়।

সলিড-স্টেট নির্ভরযোগ্যতা: নীরব, কম্পন-মুক্ত অপারেশনের জন্য কম্প্রেসার, রেফ্রিজারেন্ট লুপ এবং চলন্ত যান্ত্রিক অংশগুলি (ফ্যান ছাড়া) সরিয়ে দেয়।

দ্রুত তাপীয় প্রতিক্রিয়া: ইনপুট ডিসি কারেন্ট সামঞ্জস্য করে তাত্ক্ষণিক গরম/কুলিং সুইচিং এবং সূক্ষ্ম তাপমাত্রা নিয়ন্ত্রণ সক্ষম করে।

জড় পরিবেশ সমাবেশ: ভ্যাকুয়াম সোল্ডারিং এবং জড়-বায়ুমণ্ডল প্যাকেজিং অভ্যন্তরীণ জারণ, আউটগ্যাসিং এবং তাপীয় অবক্ষয় প্রতিরোধ করে।

কমপ্যাক্ট এবং রাগড ফুটপ্রিন্ট: স্থান-সীমাবদ্ধ হাউজিং, আউটডোর টেলিকম ক্যাবিনেট এবং পোর্টেবল ডায়াগনস্টিক ইউনিটগুলিতে সহজেই একীভূত হয়।

অর্ডার করার জন্য ইঞ্জিনিয়ারড: কোল্ড প্লেট জ্যামিতি, ফ্যান কনফিগারেশন, অপারেটিং ভোল্টেজ এবং তাপ ক্ষমতা নির্দিষ্ট ঘের ডিজাইনের সাথে মেলে।

প্রাথমিক লক্ষ্য অ্যাপ্লিকেশন

যথার্থ ইলেকট্রনিক ঘের সংবেদনশীল কন্ট্রোল ইলেকট্রনিক্স, পাওয়ার সাপ্লাই এবং অটোমেশন মডিউলগুলিকে সিল করা আবাসনে তাপ ওভারলোড থেকে রক্ষা করে।

মেডিকেল ডায়াগনস্টিক সরঞ্জাম ডাইরেক্ট-টু-এয়ার থার্মোইলেকট্রিক কুলার অ্যাসেম্বলিগুলি ক্লিনিকাল বিশ্লেষক, মেডিকেল ইমেজিং উপাদান এবং তাপমাত্রা-সংবেদনশীল রিএজেন্টগুলির জন্য স্থিতিশীল, কম্পন-মুক্ত তাপ নিয়ন্ত্রণ প্রদান করে।

অপটিক্যাল এবং লেজার সিস্টেম তরঙ্গদৈর্ঘ্য প্রবাহ এবং সংকেত বিকৃতি দূর করতে উচ্চ-শক্তি লেজার ডায়োড এবং অপটিক্যাল সেন্সরগুলির জন্য নির্দিষ্ট তাপমাত্রা বজায় রাখে।

টেলিকমিউনিকেশন হার্ডওয়্যার দূরবর্তী আউটডোর টেলিকম ক্যাবিনেট এবং বেস স্টেশনগুলির জন্য ক্রমাগত শীতলতা নিশ্চিত করে যেখানে কম্প্রেসার রক্ষণাবেক্ষণ অব্যবহার্য।

কাস্টমাইজেশন বিকল্প

1. কুলিং ক্যাপাসিটি (Qmax): টার্গেট হিট লোডের সাথে মেলে একক-পর্যায় বা মাল্টি-স্টেজ TEC কনফিগারেশন।

2. কোল্ড প্লেট ইন্টারফেস: কাস্টম মাউন্টিং হোল প্যাটার্ন, পৃষ্ঠের সমতলতা স্পেস এবং সরাসরি-সংযুক্ত কোল্ড ব্লকের মাত্রা।

3. এয়ার-সাইড ডিসিপেশন: কাস্টম হিট সিঙ্ক এক্সট্রুশন প্রোফাইল, হিট পাইপ ইন্টিগ্রেশন এবং হাই-সিএফএম/ওয়াটারপ্রুফ ফ্যান নির্বাচন।

4. বৈদ্যুতিক পরামিতি: উপযোগী অপারেটিং ভোল্টেজ (12V, 24V, 48V DC), সর্বাধিক বর্তমান সীমা (Imax), এবং ইন্টিগ্রেটেড থার্মিস্টর/NTC সেন্সর।

5. পরিবেশগত সুরক্ষা: ঐচ্ছিক আইপি-রেটেড ফ্যান, কনফরমাল আবরণ এবং কঠোর বহিরঙ্গন পরিবেশের জন্য ক্ষয়রোধী পৃষ্ঠ চিকিত্সা।

কেন এক্স-মেরিটান বেছে নিন?

ইন-হাউস ম্যানুফ্যাকচারিং কন্ট্রোল: অর্ধপরিবাহী পরীক্ষা থেকে চূড়ান্ত সমাবেশ, ভ্যাকুয়াম সোল্ডারিং এবং হারমেটিক সিলিং পর্যন্ত সম্পূর্ণ তত্ত্বাবধান।

কঠোর গুণমান মান: 100% সমাবেশগুলি কঠোর AC- প্রতিরোধের (Rac), তাপ পরিবাহিতা এবং সিবেক সহগ পরীক্ষার মধ্য দিয়ে যায়।

উন্নত উপাদান সমন্বয়: উচ্চতর তাপ দক্ষতা এবং দীর্ঘ কর্মক্ষম জীবনের জন্য অভ্যন্তরীণ উচ্চ শক্তি এক্সট্রুড থার্মোইলেকট্রিক উপকরণ দ্বারা চালিত।

প্রোটোটাইপ থেকে ভলিউম উত্পাদন: প্রাথমিক তাপীয় সিমুলেশন এবং সিএডি লেআউট থেকে ভলিউম উত্পাদন পর্যন্ত সম্পূর্ণ প্রযুক্তিগত সহায়তা।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

ডাইরেক্ট-টু-এয়ার থার্মোইলেকট্রিক কুলার অ্যাসেম্বলি কী?

এটি একটি সলিড-স্টেট থার্মাল ম্যানেজমেন্ট ইউনিট যা একটি কঠিন পৃষ্ঠ বা ঠান্ডা প্লেট থেকে সরাসরি তাপ টেনে আনতে এবং একটি এয়ার-কুলড হিট সিঙ্ক এবং ফ্যান ব্যবহার করে আশেপাশের বাতাসে এটি নিষ্কাশন করতে পেল্টিয়ার মডিউল ব্যবহার করে।

তরল-থেকে-এয়ার কুলিংয়ের চেয়ে আমার কখন সরাসরি-টু-এয়ার কুলিং বেছে নেওয়া উচিত?

ডাইরেক্ট-টু-এয়ার অ্যাসেম্বলিগুলি আদর্শ যখন তাপের উত্সটি সরাসরি ঠান্ডা প্লেটে মাউন্ট করা যায় বা স্থান, ওজন বা রক্ষণাবেক্ষণের সীমাবদ্ধতার কারণে তরল লুপ, পাম্প এবং টিউবিং ইনস্টল করার সময় অব্যবহারিক হয়।

এই সমাবেশ ঠান্ডা এবং গরম উভয় প্রদান করতে পারেন?

হ্যাঁ। প্রয়োগকৃত ডিসি কারেন্টের পোলারিটি বিপরীত করে, থার্মোইলেকট্রিক মডিউল তাপ প্রবাহের দিককে বিপরীত করে, সক্রিয় গরম এবং শীতলকরণের মধ্যে বিরামবিহীন স্যুইচিং সক্ষম করে।

একটি কাস্টম সমাবেশ নকশা মূল্যায়ন করতে কি পরামিতি প্রয়োজন?

সর্বোত্তম কনফিগারেশন নির্ধারণ করতে, টার্গেট হিট লোড (Qc), প্রয়োজনীয় তাপমাত্রার পার্থক্য (ΔT), সর্বাধিক পরিবেষ্টিত তাপমাত্রা, উপলব্ধ ইনস্টলেশন স্থান/CAD সীমাবদ্ধতা এবং পছন্দের DC ভোল্টেজ প্রদান করুন।
