LiDAR-এর জন্য মাইক্রো থার্মোইলেকট্রিক কুলার

LiDAR-এর জন্য মাইক্রো থার্মোইলেকট্রিক কুলারের ভিতরে লেজার ট্রান্সমিটার অপারেশন চলাকালীন তাপ উৎপন্ন করে, যখন পার্শ্ববর্তী তাপমাত্রা বিভিন্ন অপারেটিং পরিবেশের মধ্যে উল্লেখযোগ্যভাবে পরিবর্তিত হতে পারে। যদি লেজারের তাপমাত্রা তার প্রয়োজনীয় অপারেটিং সীমার বাইরে পরিবর্তিত হয়, অপটিক্যাল ডিভাইসটি প্রয়োজনীয় অপারেটিং অবস্থা বজায় রাখতে পারে না।

একটি মাইক্রো-TEC সরাসরি লেজার মডিউলে ইনস্টল করা যেতে পারে যাতে তাপমাত্রা-সংবেদনশীল উপাদান থেকে সক্রিয়ভাবে তাপ পাম্প করা যায়। একটি নিষ্ক্রিয় তাপ সিঙ্কের বিপরীতে, এটি শুধুমাত্র প্রাকৃতিক বা জোরপূর্বক তাপ অপচয়ের উপর নির্ভর করে না।

কমপ্যাক্ট LiDAR সমাবেশগুলির জন্য, প্রধান অ্যাপ্লিকেশন মান হল স্থানীয় তাপমাত্রা নিয়ন্ত্রণ। কম্প্রেসার, রেফ্রিজারেন্ট সার্কিট বা চলমান যান্ত্রিক উপাদানের প্রয়োজন ছাড়াই কুলারটিকে লেজারের উত্সের কাছাকাছি স্থাপন করা যেতে পারে।

কী স্পেসিফিকেশন

প্রকৃত শীতল করার ক্ষমতা, বর্তমান, ভোল্টেজ, মাত্রা এবং তাপ কর্মক্ষমতা নির্বাচিত মাইক্রো-TEC কনফিগারেশন এবং LiDAR উপাদানের তাপ লোডের উপর নির্ভর করে।

স্পেস-লিমিটেড LiDAR মডিউলের জন্য কমপ্যাক্ট সাইজ

LiDAR-এর জন্য মাইক্রো থার্মোইলেকট্রিক কুলার সীমিত অভ্যন্তরীণ স্থান রয়েছে কারণ লেজার, ডিটেক্টর, অপটিক্যাল উপাদান, ইলেকট্রনিক সার্কিট এবং তাপ অপচয় স্ট্রাকচারগুলি একটি সমাবেশে একত্রিত হয়।

আমাদের মাইক্রো-টিইসিগুলি কয়েক মিলিমিটার পর্যন্ত মাইক্রো-আকারের কনফিগারেশনে তৈরি করা যেতে পারে। এটি শীতলকে একটি পৃথক হিমায়ন ব্যবস্থা হিসাবে স্থান দখল করার পরিবর্তে লেজার বা অন্যান্য তাপ-সংবেদনশীল উপাদানের কাছাকাছি অবস্থান করতে দেয়।

কাস্টমাইজড LiDAR সমাবেশগুলির জন্য, পণ্যের মাত্রা উপলব্ধ ইনস্টলেশন স্থান, উপাদান অবস্থান, মাউন্টিং কাঠামো এবং বৈদ্যুতিক ইন্টারফেস অনুযায়ী মূল্যায়ন করা যেতে পারে।

1 ওয়াটের কম শক্তি খরচ

যখন মাইক্রো-TEC একটি যানবাহন LiDAR বা অন্যান্য কমপ্যাক্ট ইলেকট্রনিক সিস্টেমে একত্রিত করা হয় তখন বিদ্যুৎ খরচ একটি গুরুত্বপূর্ণ ডিজাইন প্যারামিটার।

আমাদের মাইক্রো থার্মোইলেকট্রিক কুলারগুলি প্রযোজ্য কনফিগারেশনে 1 ওয়াটের কম সময়ে কাজ করতে পারে। প্রকৃত বিদ্যুতের প্রয়োজনীয়তা নির্বাচিত পণ্যের নকশা এবং তাপীয় লোডের উপর নির্ভর করে যা নিয়ন্ত্রণ করা প্রয়োজন।

ইঞ্জিনিয়ারিং মূল্যায়নের জন্য, গ্রাহকদের লক্ষ্য শীতল তাপমাত্রা, তাপ লোড, উপলব্ধ ভোল্টেজ এবং ইনস্টলেশন মাত্রা প্রদান করা উচিত যাতে উপযুক্ত মাইক্রো-TEC কনফিগারেশন নির্বাচন করা যায়।

রেফ্রিজারেন্ট ছাড়াই সলিড-স্টেট কুলিং

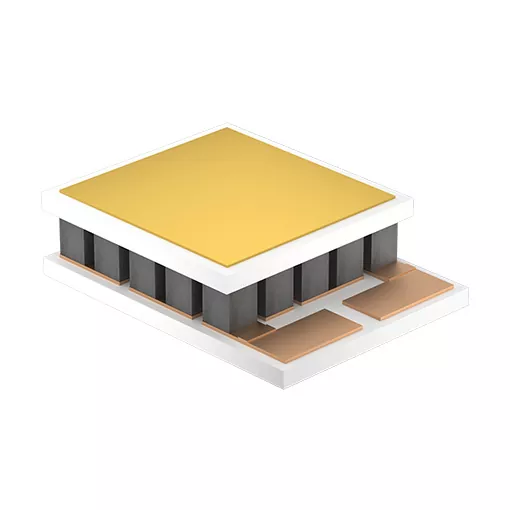

LiDAR-এর জন্য মাইক্রো থার্মোইলেকট্রিক কুলারগুলি যখন বৈদ্যুতিক প্রবাহ প্রয়োগ করা হয় তখন তাপ স্থানান্তর করতে সিরামিক সাবস্ট্রেটের মধ্যে অর্ধপরিবাহী থার্মোইলেকট্রিক উপকরণ ব্যবহার করে।

উপাদানটিতে রয়েছে:

● কোনও কম্প্রেসার নেই

● কোনও রেফ্রিজারেন্ট নেই

● কোন যান্ত্রিক চলমান অংশ নেই

● কমপ্যাক্ট সলিড-স্টেট নির্মাণ

● সরাসরি বৈদ্যুতিক নিয়ন্ত্রণ

এই কাঠামোটি LiDAR মডিউলগুলির জন্য উপযোগী যেখানে শীতল উপাদানটিকে লেজারের কাছাকাছি ইনস্টল করতে হবে এবং একটি সীমিত যান্ত্রিক স্থানে একত্রিত করতে হবে।

লেজারের তাপমাত্রা নিয়ন্ত্রণের জন্য সক্রিয় তাপ পাম্পিং

Micro-TEC সম্পূর্ণ LiDAR হাউজিংয়ের তাপমাত্রা কমানোর পরিবর্তে লক্ষ্য উপাদানের তাপমাত্রা নিয়ন্ত্রণ করতে ব্যবহৃত হয়।

যখন বৈদ্যুতিক শক্তি প্রয়োগ করা হয়, তখন তাপ ঠান্ডা দিক থেকে গরম দিকে স্থানান্তরিত হয়। ঠান্ডা দিকটি লেজার বা অন্যান্য তাপমাত্রা-সংবেদনশীল উপাদানের কাছে স্থাপন করা হয়, যখন গরম দিকটি অবশ্যই একটি কার্যকর তাপ অপচয়ের পথের সাথে সংযুক্ত থাকতে হবে।

তাই থার্মাল ডিজাইনের জন্য মাইক্রো-টিইসির উভয় দিক বিবেচনা করা দরকার:

লক্ষ্য উপাদান → মাইক্রো-টিইসি কোল্ড সাইড → মাইক্রো-টিইসি হট সাইড → লিডার হিট ডিসিপেশন স্ট্রাকচার

যদি গরম দিকটি স্থানান্তরিত তাপকে কার্যকরভাবে অপসারণ করতে না পারে তবে পুরো সিস্টেমের শীতল কার্যক্ষমতা হ্রাস পাবে।

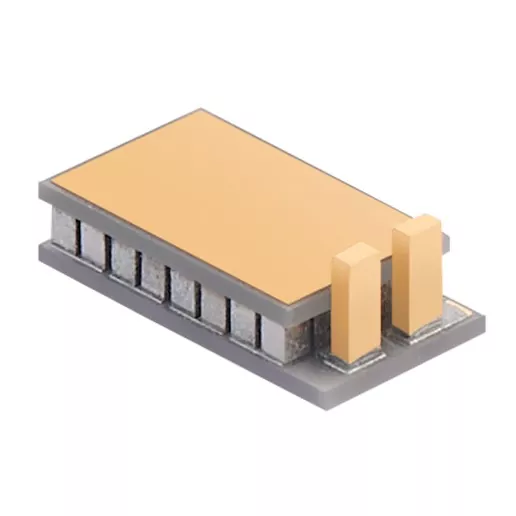

LiDAR সমাবেশের জন্য হেডার সহ মাইক্রো-TEC

LiDAR ডিজাইনের জন্য একটি সংজ্ঞায়িত যান্ত্রিক ইন্টারফেস প্রয়োজন, আমরা হেডার সহ মাইক্রো থার্মোইলেকট্রিক কুলার প্রদান করতে পারি।

হেডার কনফিগারেশন অনুযায়ী মূল্যায়ন করা যেতে পারে:

● উপলভ্য ইনস্টলেশন স্থান

● মাউন্টিং স্ট্রাকচার

● কম্পোনেন্টের অবস্থান

● বৈদ্যুতিক সংযোগ

● সমাবেশের প্রয়োজনীয়তা

অ-মানক কাঠামোর জন্য, গ্রাহকরা একটি বিদ্যমান নমুনা বা প্রকৌশল অঙ্কন প্রদান করতে পারেন। আমরা নমুনা উত্পাদন আগে গঠন মূল্যায়ন.

কাস্টমাইজড মাইক্রো থার্মোইলেকট্রিক কুলার

একটি আদর্শ মাইক্রো-TEC একটি নির্দিষ্ট LiDAR মডিউলের মাত্রা বা তাপীয় প্রয়োজনীয়তার সাথে মেলে না। আমরা গ্রাহক নমুনা বা অঙ্কন উপর ভিত্তি করে কাস্টমাইজড পণ্য সমর্থন.

কাস্টমাইজেশন প্রক্রিয়া কভার করতে পারে:

মাত্রা → বৈদ্যুতিক পরামিতি → মাউন্টিং স্ট্রাকচার → হেডার কনফিগারেশন → তাপীয় প্রয়োজনীয়তা

ভর উত্পাদন আগে, নমুনা গ্রাহক নিশ্চিতকরণের জন্য উত্পাদিত হয়. এটি মাইক্রো-TEC কে উৎপাদনের পরিমাণ প্রকাশ করার আগে প্রকৃত LiDAR সমাবেশের বিরুদ্ধে পরীক্ষা করার অনুমতি দেয়।

মাইক্রো-TEC নির্বাচনের জন্য প্রয়োজনীয় তথ্য

একটি নতুন LiDAR কুলিং প্রকল্পের জন্য, গ্রাহকরা নিম্নলিখিত তথ্য প্রদান করতে পারেন:

যদি কিছু পরামিতি এখনও উপলব্ধ না হয়, একটি বিদ্যমান মাইক্রো-TEC নমুনা বা LiDAR সমাবেশ অঙ্কন প্রযুক্তিগত মূল্যায়নের জন্য শুরু বিন্দু হিসাবে ব্যবহার করা যেতে পারে।

ইনস্টলেশন এবং তাপীয় ইন্টারফেস

মাইক্রো-TEC এবং লেজার মডিউলের মধ্যে তাপীয় ইন্টারফেস সরাসরি তাপ স্থানান্তরকে প্রভাবিত করে।

কোল্ড সাইডের লক্ষ্য উপাদানের সাথে পর্যাপ্ত যোগাযোগ বজায় রাখা উচিত এবং একটি উপযুক্ত থার্মাল ইন্টারফেস উপাদান (টিআইএম) ব্যবহার করা যেতে পারে যখন অ্যাসেম্বলি ডিজাইনের প্রয়োজন হয়।

গরম দিকের জন্য একটি কার্যকর তাপ অপচয়ের পথ প্রয়োজন। মাইক্রো-টিইসি দ্বারা স্থানান্তরিত তাপ অপসারণের জন্য একটি তাপ সিঙ্ক, হাউজিং বা অন্যান্য শীতল কাঠামো ডিজাইন করা উচিত।

মাইক্রো-TEC অবশ্যই তার নির্দিষ্ট বৈদ্যুতিক পরামিতিগুলির মধ্যে পরিচালিত হতে হবে। সর্বাধিক IMAX কারেন্ট অবশ্যই অতিক্রম করা উচিত নয়, কারণ অতিরিক্ত কারেন্ট তাপবিদ্যুৎ অর্ধপরিবাহী সংযোগকে ক্ষতিগ্রস্ত করতে পারে।

উত্পাদন ক্ষমতা

এক্স-মেরিটান মাইক্রো থার্মোইলেকট্রিক কুলার তৈরি করে এবং আপস্ট্রিম থার্মোইলেকট্রিক উপকরণের প্রস্তুতিও নিয়ন্ত্রণ করে।

আমাদের উত্পাদন ক্ষমতা কভার:

● থার্মোইলেকট্রিক উপাদান প্রস্তুতি

● নির্ভুল উপাদান প্রক্রিয়াকরণ

● ওয়েল্ডিং

● সমাবেশ

● মাইক্রো-প্যাকেজিং

● কাস্টমাইজড মাইক্রো-TEC উৎপাদন

এই উত্পাদন কাঠামো এমন প্রকল্পগুলিকে সমর্থন করে যেগুলির জন্য অ-মানক মাইক্রো-TEC মাত্রা, মাউন্টিং স্ট্রাকচার বা বৈদ্যুতিক কনফিগারেশন প্রয়োজন।

কাস্টমাইজড LiDAR অ্যাপ্লিকেশনের জন্য, পণ্যটি একটি বিদ্যমান স্ট্যান্ডার্ড কুলারের মধ্যে সীমাবদ্ধ না হয়ে উপাদান এবং উপাদান স্তর থেকে বিকাশ করা যেতে পারে।

মাইক্রো থার্মোইলেকট্রিক কুলার ডেভেলপমেন্ট প্রসেস

কাস্টমাইজড LiDAR কুলিং প্রকল্পের জন্য, আমরা একটি নমুনা-ভিত্তিক উন্নয়ন প্রক্রিয়া অনুসরণ করি:

গ্রাহক অঙ্কন / নমুনা → প্রযুক্তিগত মূল্যায়ন → পণ্য নকশা → নমুনা উত্পাদন → নমুনা নিশ্চিতকরণ → ব্যাপক উত্পাদন

নমুনা নিশ্চিতকরণ পর্যায়ে মাত্রা, মাউন্টিং কাঠামো, বৈদ্যুতিক সংযোগ, এবং সমাবেশ সামঞ্জস্যতা ব্যাপক উৎপাদনের আগে পরীক্ষা করার অনুমতি দেয়।

অ্যাপ্লিকেশন

মাইক্রো থার্মোইলেকট্রিক কুলার তাপমাত্রা নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে:

● LiDAR লেজার ট্রান্সমিটার

● তাপমাত্রা-সংবেদনশীল অপটোইলেক্ট্রনিক উপাদান

● কমপ্যাক্ট অপটিক্যাল মডিউল

● অটোমোটিভ LiDAR সমাবেশ

● অন্যান্য ক্ষুদ্রাকৃতির ইলেকট্রনিক উপাদানগুলির স্থানীয় সক্রিয় কুলিং প্রয়োজন

গুণমান এবং রপ্তানি অভিজ্ঞতা

X-Meritan-এর ক্ষুদ্রাকৃতির সেমিকন্ডাক্টর কুলিং-এ 10 বছরেরও বেশি অভিজ্ঞতা রয়েছে এবং আন্তর্জাতিক বাজারের জন্য মাইক্রো-TEC পণ্য সরবরাহ করে।

কোম্পানিটি ISO এবং CE সার্টিফিকেশন পেয়েছে এবং ইউরোপ, উত্তর আমেরিকা, দক্ষিণ আমেরিকা, দক্ষিণ-পূর্ব এশিয়া এবং অন্যান্য বাজারে পণ্য রপ্তানি করে।

আমাদের প্রযুক্তিগত অভিজ্ঞতা অপটিক্যাল ফাইবার যোগাযোগ, শিল্প চিকিৎসা সরঞ্জাম, স্মার্ট স্বয়ংচালিত ইলেকট্রনিক্স, ভোক্তা ইলেকট্রনিক্স, এবং গবেষণা অ্যাপ্লিকেশন কভার করে।

FAQ

LiDAR-এর জন্য একটি মাইক্রো-TEC নির্বাচন করতে আপনার কোন তথ্যের প্রয়োজন?

সবচেয়ে দরকারী তথ্য উপাদান তাপ লোড, লক্ষ্য তাপমাত্রা, উপলব্ধ ভোল্টেজ, সর্বাধিক বর্তমান, ইনস্টলেশন মাত্রা, মাউন্ট গঠন, এবং হট-সাইড তাপ অপচয় পদ্ধতি অন্তর্ভুক্ত। একটি অঙ্কন বা বিদ্যমান মাইক্রো-TEC নমুনাও মূল্যায়নের জন্য ব্যবহার করা যেতে পারে।

মাইক্রো-TEC কত ছোট হতে পারে?

X-মেরিটান প্রয়োজনীয় কাঠামো এবং কর্মক্ষমতার উপর নির্ভর করে কয়েক মিলিমিটার পর্যন্ত মাইক্রো-TEC কনফিগারেশন তৈরি করতে পারে। আবেদন অনুযায়ী চূড়ান্ত মাত্রা নিশ্চিত করা প্রয়োজন.

আপনি আমাদের LiDAR অঙ্কন অনুযায়ী একটি মাইক্রো-TEC করতে পারেন?

হ্যাঁ। আমরা গ্রাহকের অঙ্কন বা নমুনার উপর ভিত্তি করে কাস্টমাইজেশন সমর্থন করি। পণ্য নমুনা এবং ব্যাপক উত্পাদন আগে নিশ্চিত করা হয়.

আপনি একটি হেডার সহ একটি মাইক্রো-TEC সরবরাহ করতে পারেন?

হ্যাঁ। শিরোনাম কনফিগারেশন একটি সংজ্ঞায়িত মাউন্ট বা সংযোগ কাঠামো প্রয়োজন অ্যাপ্লিকেশনের জন্য উপলব্ধ. সঠিক শিরোনাম নকশা LiDAR সমাবেশ অনুযায়ী নিশ্চিত করা হয়.

মাইক্রো-টিইসি কি 1 ওয়াটের নিচে কাজ করতে পারে?

হ্যাঁ, প্রযোজ্য কনফিগারেশন 1 W এর কম সময়ে কাজ করতে পারে। প্রকৃত শক্তি খরচ মাইক্রো-TEC ডিজাইন, অপারেটিং অবস্থা এবং তাপীয় লোডের উপর নির্ভর করে।

প্রধান ইনস্টলেশন উদ্বেগ কি?

দুটি সবচেয়ে গুরুত্বপূর্ণ পয়েন্ট হল ঠান্ডা-পার্শ্বের তাপীয় যোগাযোগ এবং হট-সাইড তাপ অপচয়। ঠান্ডা দিকের লক্ষ্য উপাদানের সাথে কার্যকর যোগাযোগের প্রয়োজন, যখন গরম দিকের স্থানান্তরিত তাপ অপসারণের জন্য পর্যাপ্ত পথ থাকতে হবে।

মাইক্রো-TEC ক্রমাগত ব্যবহার করা যেতে পারে?

ক্রমাগত অপারেশন নির্বাচিত মাইক্রো-TEC কনফিগারেশন এবং এর নির্দিষ্ট বৈদ্যুতিক এবং তাপীয় অপারেটিং অবস্থার উপর নির্ভর করে। পণ্যটি নির্দিষ্ট ভোল্টেজ এবং বর্তমান সীমার মধ্যে চালিত হওয়া উচিত এবং গরম দিকটি অবশ্যই পর্যাপ্তভাবে শীতল করা উচিত।

IMAX কারেন্ট অতিক্রম করলে কি হবে?

নির্দিষ্ট IMAX কারেন্টকে অতিক্রম করলে তা অতিরিক্ত বৈদ্যুতিক এবং তাপীয় চাপ সৃষ্টি করতে পারে এবং থার্মোইলেকট্রিক সেমিকন্ডাক্টর সংযোগকে ক্ষতিগ্রস্ত করতে পারে। মাইক্রো-TEC তাই তার নির্দিষ্ট বৈদ্যুতিক পরিসরের মধ্যে পরিচালিত হওয়া উচিত।

X-Meritan LiDAR-এর জন্য মাইক্রো-আকারের কাঠামো, সলিড-স্টেট পেল্টিয়ার কুলিং, কাস্টমাইজড মাউন্টিং কনফিগারেশন এবং নমুনা-ভিত্তিক উন্নয়ন সহ মাইক্রো থার্মোইলেকট্রিক কুলার সরবরাহ করে।

একটি নতুন LiDAR কুলিং প্রকল্পের জন্য, আমাদের আপনার অঙ্কন, নমুনা, ইনস্টলেশন মাত্রা, তাপ লোড, লক্ষ্য তাপমাত্রা, বা বিদ্যমান মাইক্রো-TEC স্পেসিফিকেশন পাঠান। আমরা প্রয়োজনীয়তা মূল্যায়ন করতে পারি এবং ব্যাপক উৎপাদনের আগে নমুনা নিশ্চিতকরণের জন্য সংশ্লিষ্ট মাইক্রো-TEC বিকাশ করতে পারি।
